UL 1072 Πρότυπο 133% Μόνωση Πρωτογενές καλώδιο Urd 15kv-35kv
Εφαρμογές
Τα μονωμένα καλώδια URD - TRXLPE XLPE έχουν σχεδιαστεί και κατασκευαστεί για να ανταποκρίνονται στις εφαρμογές της πρωτογενούς υπόγειας διανομής κατάλληλες για χρήση σε υγρό ή ξηρό χώρο, άμεση ταφή, υπόγειος αγωγός,και εκτίθενται στο φως του ήλιουΧρησιμοποιείται σε ισχύ 15 έως 35 kV σε θερμοκρασίες αγωγού που δεν υπερβαίνουν τους 90 °C για κανονική λειτουργία.
Ειδικές προδιαγραφές
Τα μονωμένα καλώδια URD TRXLPE XLPE πληρούν ή υπερβαίνουν όλες τις ισχύουσες απαιτήσεις των ακόλουθων προτύπων και εγγυώνται όλα τα καλώδια που κατασκευάζονται και δοκιμάζονται σύμφωνα με τα εν λόγω πρότυπα.
- ANSI ICEA S-94-649
- UL 1072
- AEIC CS-8
- ASTM B-3, ASTM B-8, ASTM B-230 και ASTM B-231

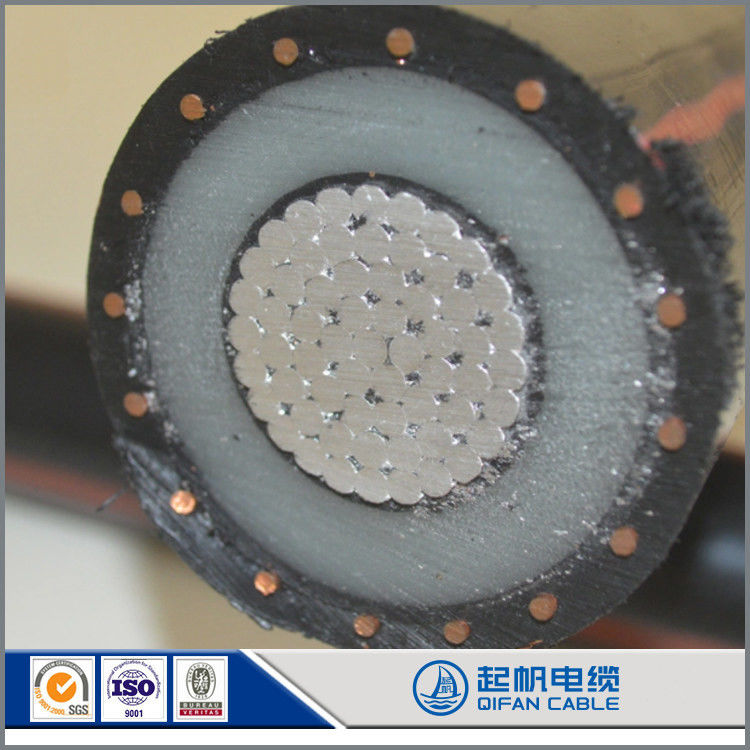

ΚΑΙΝΩΝΙΣΜΟΣ
Οδηγός: γυμνό αλουμίνιο ή χαλκό, σφραγισμένα ράμματα κλάσης Β
Διοδηγός θωράκιση:Εκχυλισμένη ημιαγωγική ένωση
Απομόνωση: TRXLPE (Απομονωτικό ξύλου XLPE) ή XLPE
Ασπίδα μόνωσης: Εξωρισμένη ημιαγωγός ένωση
Συγκεντρωτικά ουδέτερα: Μη επικαλυμμένα σύρματα συγκεντρωτικά ουδέτερα χαλκού (καλυμμένο χαλκό είναι προαιρετικό)
Ενσωματωμένο μανδύα με θωράκιση: μη αγωγό μανδύα με ενσωματωμένο μανδύα από LLDPE με εξωποιημένες κόκκινες ρίγες.
Το PVC ή ημιαγωγός μπουφάν είναι διαθέσιμο κατόπιν αιτήματος.
15kV 133% ILΠίνακας δεδομένων:
| Διοικητής |
Ανεξάρτητο από χαλκό (1/3) |
Διάμετρος (σε εκατοστά) |
|
Βάρος (σε λίρες) |
| AWG ήMCM |
Στραγγαλισμός |
Αριθμός
Διάταξη |
Μέγεθος AWG
(Σκληρό) |
Διοικητής |
Τελειώσαμε. |
Τελειώσαμε.
Εισβολή. |
Πάνω από ουδέτερο |
Τελειώσαμε. |
Διοικητής |
Συγκεντρωτικό |
Συνολικός αριθμός |
Συνολικά με μπουφάν |
| Απομόνωση |
Ασπίδα |
Διάταξη |
Ο Δρ. |
Ανεξάρτητο |
Ζακέτα |
| 1/0 |
19 σύρμα |
9 |
14 |
0.37 |
1.12 |
1.23 |
1.35 |
1.46 |
325.8 |
119.2 |
659 |
4926 |
| 2/0 |
19 σύρμα |
11 |
14 |
0.42 |
1.17 |
1.27 |
1.40 |
1.50 |
410.9 |
146.3 |
775 |
808 |
| 3/0 |
19 σύρμα |
14 |
14 |
0.47 |
1.22 |
1.32 |
1.48 |
1.59 |
518.1 |
185.9 |
900 |
923 |
| 4/0 |
19 σύρμα |
11 |
12 |
0.53 |
1.28 |
1.38 |
1.54 |
1.71 |
653.3 |
228.0 |
1110 |
1055 |
| 250 |
37 καλώδιο |
13 |
12 |
0.57 |
1.33 |
1.44 |
1.64 |
1.81 |
771.9 |
282.1 |
1330 |
1292 |
| 350 |
37 καλώδιο |
12 |
10 |
0.68 |
1.44 |
1.54 |
1.70 |
1.89 |
1081 |
398.0 |
1633 |
1519 |
| 500 |
37 καλώδιο |
17 |
10 |
0.81 |
1.57 |
1.72 |
1.88 |
2.04 |
1544 |
543.5 |
2002 |
1886 |
| 750 |
61 σύρμα |
25 |
10 |
0.99 |
1.76 |
1.93 |
2.11 |
2.28 |
2316 |
801.5 |
2650 |
2289 |
| 1000 |
61 σύρμα |
33 |
10 |
1.14 |
1.92 |
2.06 |
2.27 |
2.43 |
3088 |
1058 |
3847 |
2960 |
