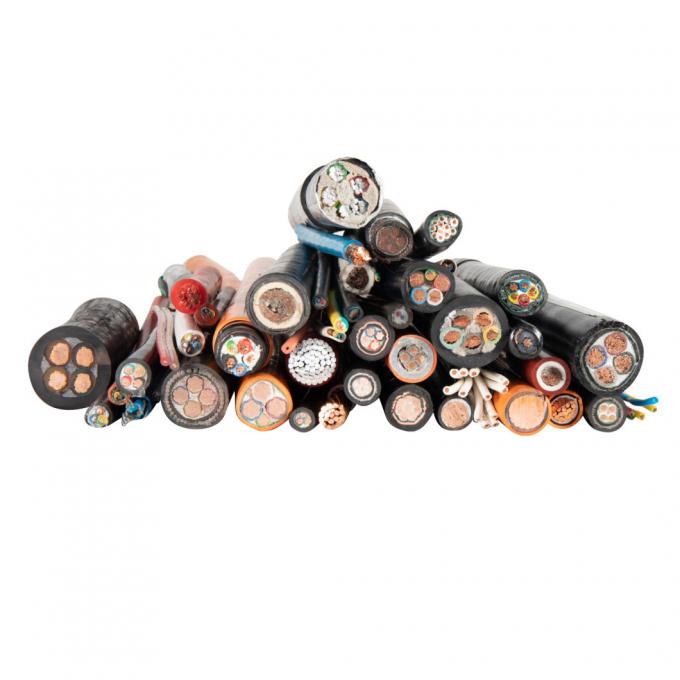

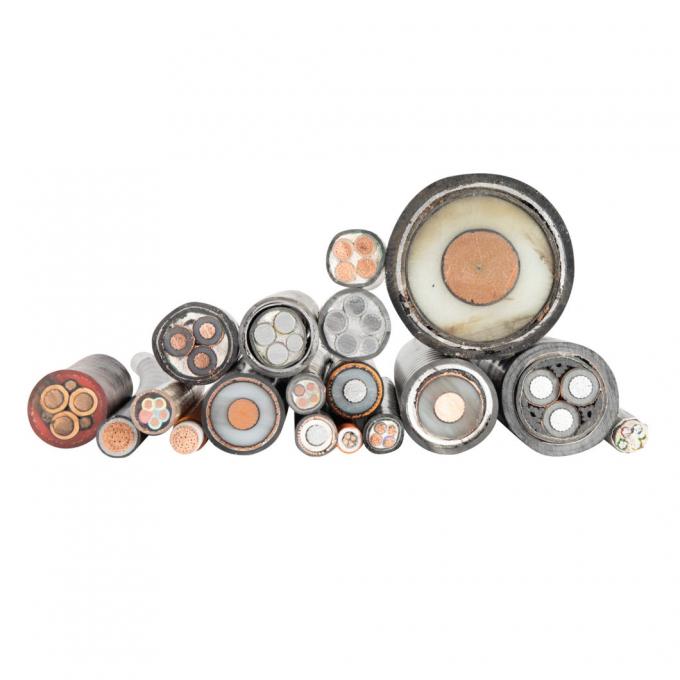

IEC60502 BS7835 BS6622 VDE N2XSEY N2XSY YJV32 11kV 20kV 33kV Χαλκό XLPE Απομονωμένο SWA STA Τεθωρακισμένο εξωτερικό καλώδιο ηλεκτρικής ενέργειας
1Πρότυπο προϊόντος
Το προϊόν αυτό κατασκευάζεται σύμφωνα με την GB/T12706.2, ισοδύναμο με την IEC60502.2. Ή BS 6722, DIN, πρότυπο ICEA ως αίτημα του πελάτη.
2Εφαρμογή
Το προϊόν είναι κατάλληλο για χρήση σε γραμμές μεταφοράς και διανομής ισχύος με ονομαστική τάση συχνότητας ισχύος 3.6/6kv.~26/35kv.
3Χαρακτηριστικά λειτουργίας
- Δυναμική ονομαστικής τάσης U0/U: 3.6/6kv~26/35kv.
- Μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού:90oC.
- Η μέγιστη θερμοκρασία βραχυκυκλώματος του αγωγού δεν πρέπει να υπερβαίνει τους 250 °C (5 δευτερόλεπτα μέγιστη διάρκεια).
- Η θερμοκρασία του περιβάλλοντος υπό εγκατάσταση δεν πρέπει να είναι κατώτερη των 0 oC.
- Η ακτίνα κάμψης ενός μονοπυρήνα καλωδίου δεν πρέπει να είναι μικρότερη από 20 φορές τη διάμετρο του καλωδίου.
Η ακτίνα κάμψης ενός πολυπυρηνικού καλωδίου δεν πρέπει να είναι μικρότερη από 15 φορές τη διάμετρο του καλωδίου.
4Πίνακας τάσης, πυρήνων και διατομής
| Άρθρο |
Κατηγορία Α,Β |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Κατηγορία Α,Β |
6/6kV |
8.7/10kV |
12/15kV |
18/20 kV |
- |
26/35kV |
| Μοναδικός πυρήνας |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Τρεις πυρήνες |
mm2 |
25 έως 400 |
25 έως 400 |
35 έως 400 |
50 έως 400 |
50 έως 400 |
50 έως 400 |
Το καλώδιο με ονομαστική τάση κατηγορίας Α χρησιμοποιείται σε περίπτωση που απαιτείται διαρκής διάρκεια βλάβης γείωσης όχι μεγαλύτερη από 1 λεπτό.το σφάλμα γείωσης διαρκεί συνήθως όχι περισσότερο από 1 ώρα, η μέγιστη διάρκεια δεν υπερβαίνει τις 8 ώρες, ο χρόνος διάρκειας ετήσιας βλάβης εδάφους δεν πρέπει να υπερβαίνει τις 125 ώρες, η κατηγορία C περιλαμβάνει όλα τα συστήματα που αναμένουν κατηγορίες Α και Β.
5Τύπος και όνομα
| Τύπος |
Ονομασία |
Εφαρμογές |
| YJV |
Διοδηγός χαλκού, απομονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες ή καλωδιακές τάφους, που δεν μπορούν να αντέξουν εξωτερικές μηχανικές δυνάμεις. |
| ΥΓΛΒ |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| ΥΓΥ |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| ΥΓΛΙ |
Αλουμινένιο αγωγό, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV22 |
Διοδηγός χαλκού, απομονωμένο με XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες σε τάφρους καλωδίων ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις. |
| YJLV22 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV23 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |
| YJLV23 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περιστροφή PE |
| YJV32 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινο σύρμα θωράκισης, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για διάθεση σε εσωτερικούς χώρους, σε τάφρους καλωδίων, σε πηγάδια ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| YJLV32 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV33 |
Διοδηγός χαλκού, απομονωμένος από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV33 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |
SWA Τριπυρήνα θωρακισμένο καλώδιο με αντλία XLPE. ονομαστική τάση 3.6/6(7.2) kV 3.8/6.6(7.2) KVΔεδομένα καλωδίου
ΚΑ/XLPE/PVC/SWA/PVC
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
Βπάχος της γωνίας (mm)
|
Εξωτερική διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
25
|
Συγκεντρωτικό στρογγυλό
|
6.0
|
2.5
|
0.1
|
1.2
|
2.0
|
2.3
|
42.1
|
3317
|
2845
|
|
35
|
Συγκεντρωτικό στρογγυλό
|
7.2
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
46.7
|
4312
|
3651
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
2.5
|
0.1
|
1.3
|
2.5
|
2.5
|
49.3
|
4972
|
4028
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
2.5
|
0.1
|
1.4
|
2.5
|
2.7
|
53.3
|
5968
|
4646
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
2.5
|
0.1
|
1.4
|
2.5
|
2.8
|
57.2
|
7033
|
5239
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
2.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.6
|
8072
|
5807
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
2.5
|
0.1
|
1.6
|
2.5
|
3.0
|
64.2
|
9288
|
6456
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
2.5
|
0.1
|
1.6
|
2.5
|
3.1
|
68.1
|
10737
|
7245
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
2.6
|
0.1
|
1.7
|
2.5
|
3.3
|
73.9
|
12869
|
8339
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
2.8
|
0.1
|
1.8
|
3.15
|
3.5
|
81.8
|
16183
|
10520
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
3.0
|
0.1
|
2.0
|
3.15
|
3.8
|
90.4
|
20070
|
12519
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
3.2
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24131
|
14692
|
SWA Τριπυρηνικό καλώδιο θωρακισμένο με μόνωση XLPE. 6/10(12)kV 6.35/11(12)kV καλώδιο ημερομηνία
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
Μονάδα (μμ)
|
Εξωτερική διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
25
|
Συγκεντρωτικό στρογγυλό
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Συγκεντρωτικό στρογγυλό
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
SWA Τριπυρηνικό καλώδιο θωρακισμένο με αντλία XLPE. ονομαστική τάση 12/20(24) KV 12.7/22(24) kV
Δεδομένα καλωδίου
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
Μονάδα (μμ)
|
Διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
35
|
Συγκεντρωτικό στρογγυλό
|
7.2
|
5.5
|
0.1
|
1.5
|
2.5
|
2.9
|
60.8
|
5934
|
5273
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
5.5
|
0.1
|
1.6
|
2.5
|
3.0
|
63.8
|
6706
|
5763
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
5.5
|
0.1
|
1.6
|
2.5
|
3.1
|
67.5
|
7699
|
6378
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
5.5
|
0.1
|
1.7
|
2.5
|
3.3
|
71.7
|
8932
|
7139
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
5.5
|
0.1
|
1.8
|
3.15
|
3.4
|
76.4
|
10907
|
8641
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
5.5
|
0.1
|
1.8
|
3.15
|
3.5
|
79.9
|
12187
|
9355
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
5.5
|
0.1
|
1.9
|
3.15
|
3.6
|
83.9
|
13742
|
10250
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
5.5
|
0.1
|
2.0
|
3.15
|
3.8
|
89.3
|
16001
|
11471
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
5.5
|
0.1
|
2.1
|
3.15
|
4.0
|
95.0
|
18538
|
12875
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
5.5
|
0.1
|
2.2
|
3.15
|
4.2
|
102.3
|
22314
|
14762
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
5.5
|
0.1
|
2.3
|
3.15
|
4.4
|
110.2
|
26392
|
16953
|
SWA Τριπυρηνικό καλώδιο θωρακισμένο με μόνωση XLPE.18/30(36)kV 19/33(36)kV Διάταξη καλωδίου
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
Μονάδα (μμ)
|
Διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
8.0
|
0.1
|
1.8
|
3.15
|
3.5
|
77.3
|
9333
|
8390
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
8.0
|
0.1
|
1.8
|
3.15
|
3.6
|
80.9
|
10396
|
9075
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
8.0
|
0.1
|
1.9
|
3.15
|
3.7
|
85.0
|
11723
|
9930
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
8.0
|
0.1
|
2.0
|
3.15
|
3.8
|
88.4
|
12986
|
10720
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
8.0
|
0.1
|
2.0
|
3.15
|
3.9
|
91.8
|
14220
|
11388
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
8.0
|
0.1
|
2.1
|
3.15
|
4.0
|
95.9
|
15887
|
12395
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
8.0
|
0.1
|
2.2
|
3.15
|
4.2
|
101.2
|
18144
|
13613
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
8.0
|
0.1
|
2.3
|
3.15
|
4.4
|
107.0
|
20761
|
15097
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
8.0
|
0.1
|
2.4
|
3.15
|
4.6
|
114.3
|
24824
|
17273
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
8.0
|
0.1
|
2.5
|
3.15
|
4.8
|
122.2
|
29019
|
19580
|
------ Το χαρακτηριστικό μας------

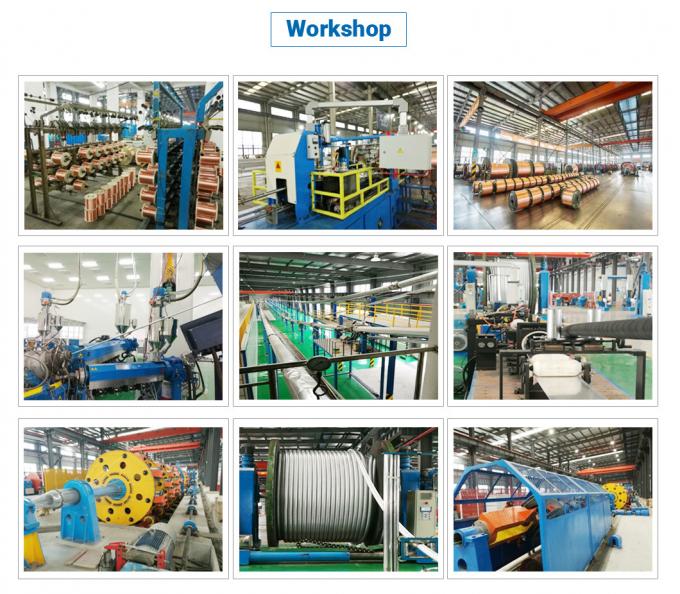

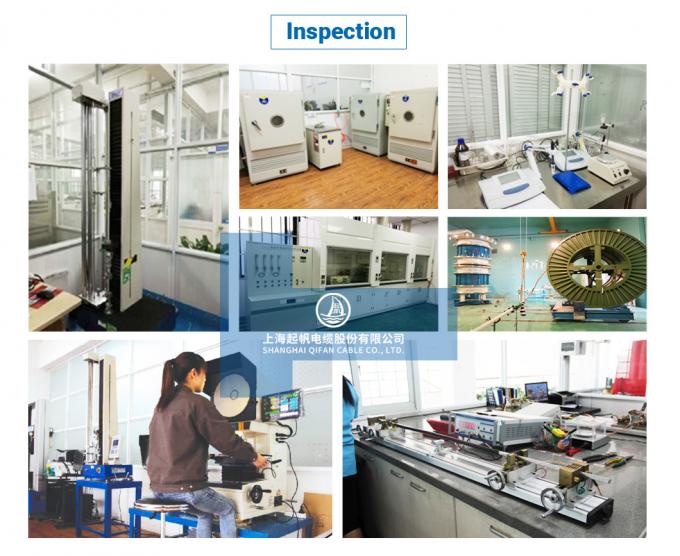

- Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα

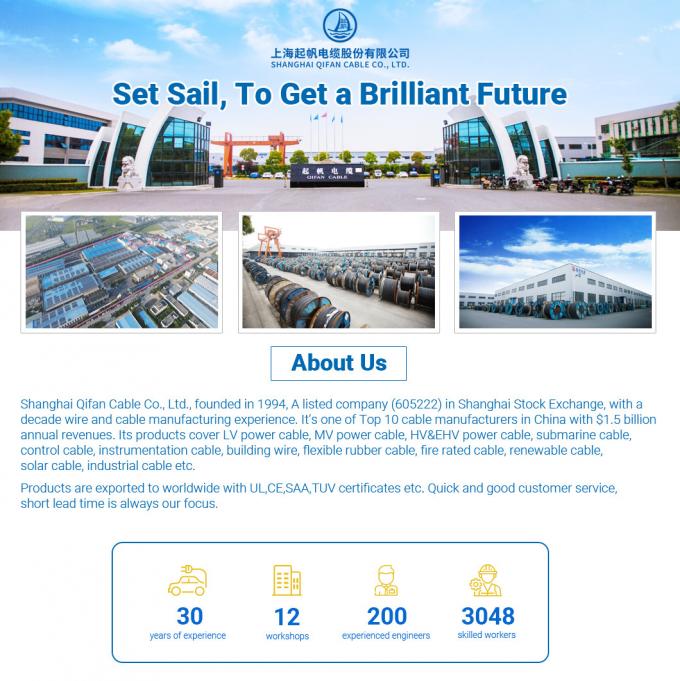

Η εταιρεία διαθέτει τρία εργοστάσια και 3048 υπαλλήλους, εκ των οποίων 206 μηχανικοί.Τροστερ Γερμανία και Maillefer Φινλανδία 500KV γραμμές VCV, μηχανή ράβδου από την Pourtier της Γαλλίας, SKET της Γερμανίας, Caballe της Ισπανίας, γραμμή παραγωγής 220KV και 35KV συν μονάδα μέτρησης εκκεντρικότητας SIKORA X - RAY 8000 από τη Γερμανία
- Πλήρες σύστημα πιστοποίησης
Η Qifan Cable έχει λάβει ISO 9001, ISO 14001, OHSAS 18001.
- Τέλειο σύστημα παραγωγής
Τα προϊόντα της Qifan Cable καλύπτουν καλώδια ηλεκτρικής ενέργειας LV, καλώδια ηλεκτρικής ενέργειας MV, καλώδια ηλεκτρικής ενέργειας HV&EHV, καλώδια ABC, καλώδια ACSR/AAC/AAAC/ACAR/OPGW, καλώδια υποβρυχίων, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Ελαστικό καλώδιο από καουτσούκ, καλώδιο πυρκαγιάς, καλώδιο ανανεώσιμων πηγών ενέργειας, καλώδιο ηλιακής ενέργειας, βιομηχανικό καλώδιο, καλώδιο LAN, ομοαξονικό καλώδιο κλπ.
- Τέλειο σύστημα υπηρεσιών πωλήσεων
Η Qifan Cable μπορεί να προσφέρει την υπηρεσία OEM / ODM, Πολλαπλά προϊόντα, Επαγγελματική ομάδα μηχανικών πωλήσεων εξαγωγής, εύλογη τιμή, αξιόπιστη ποιότητα, φιλική υπηρεσία.
IEC 60502: Πρόκειται για διεθνές πρότυπο που καλύπτει καλώδια ηλεκτρικής ενέργειας με ονομαστική τάση έως 30 kV.
BS 7835: Πρόκειται για βρετανικό πρότυπο που καθορίζει απαιτήσεις για καλώδια μέσης τάσης που χρησιμοποιούνται σε συστήματα παροχής ηλεκτρικής ενέργειας.
BS 6622: Ένα άλλο βρετανικό πρότυπο, το BS 6622, επικεντρώνεται ειδικά σε καλώδια ισχύος μεσαίας τάσης για χρήση σε δίκτυα διανομής.
Το VDE: αναφέρεται στη Γερμανική Ένωση Ηλεκτρικών, Ηλεκτρονικών και Πληροφορικών Τεχνολογιών.
Τύποι καλωδίων:
N2xsey: Πρόκειται για ένα είδος καλωδίου ηλεκτρικής ενέργειας που συμμορφώνεται με το ευρωπαϊκό πρότυπο HD 620. Διαθέτει αγωγούς χαλκού, μόνωση XLPE (διασταυρωμένο πολυαιθυλένιο) και κάλυψη PVC.Είναι κατάλληλο για εξωτερική διανομή ενέργειας.
N2xsy: Παρόμοιο με το N2xsey, το N2xsy είναι ένας άλλος τύπος καλωδίου ηλεκτρικής ενέργειας που πληροί το ευρωπαϊκό πρότυπο HD 620.Έχει σχεδιαστεί για εξωτερική χρήση..
Το Yjv32 είναι ένα καλώδιο ρεύματος που χρησιμοποιείται συνήθως στην Κίνα. Έχει αγωγούς χαλκού, μόνωση XLPE και είναι θωρακισμένο με χάλυβα.
Διάταξη τάσης:
Το καλώδιο που αναφέρατε είναι διαθέσιμο σε διάφορες τάσεις, συμπεριλαμβανομένων των 11kV, 20kV και 33kV. Αυτές οι τιμές δείχνουν τη μέγιστη τάση στην οποία το καλώδιο μπορεί να λειτουργήσει με ασφάλεια
