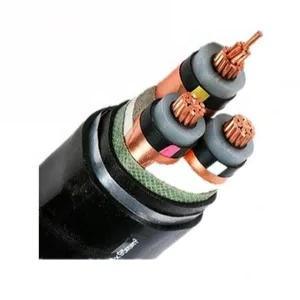

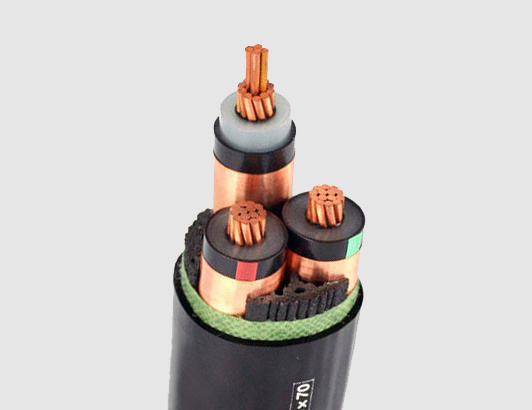

N2XSEY 11kV 22kV 33kV Μέση τάση Χάλκινος αλουμινίου αγωγός XLPE Απομονωμένο θωρακισμένο καλώδιο ρεύματος
1Πρότυπο προϊόντος
Το προϊόν αυτό κατασκευάζεται σύμφωνα με την GB/T12706.2, ισοδύναμο με την IEC60502.2- Ή BS, DIN, πρότυπο ICEA ως αίτημα πελάτη.
2Εφαρμογή
Το προϊόν είναι κατάλληλο για χρήση σε γραμμές μεταφοράς και διανομής ισχύος με ονομαστική τάση συχνότητας ισχύος 3.6/6kv.~26/35kv.
3Χαρακτηριστικά λειτουργίας
- Δυναμική ονομαστικής τάσης U0/U: 3.6/6kv~26/35kv.
- Μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού:90oC.
- Η μέγιστη θερμοκρασία του μικρού κυκλώματος του αγωγού δεν πρέπει να υπερβαίνει τους 2500 °C (5 δευτερόλεπτα μέγιστη διάρκεια).
- Η θερμοκρασία του περιβάλλοντος υπό εγκατάσταση δεν πρέπει να είναι κατώτερη των 00°C.
- Η ακτίνα κάμψης ενός μονοπυρήνα καλωδίου δεν πρέπει να είναι μικρότερη από 20 φορές τη διάμετρο του καλωδίου.
Η ακτίνα κάμψης ενός πολυπυρηνικού καλωδίου δεν πρέπει να είναι μικρότερη από 15 φορές τη διάμετρο του καλωδίου.
4Πίνακας τάσης, πυρήνων και διατομής
| Άρθρο |
Κατηγορία Α,Β |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Κατηγορία Α,Β |
6/6kV |
8.7/10kV |
12/15kV |
18/20 kV |
- |
26/35kV |
| Μοναδικός πυρήνας |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Τρεις πυρήνες |
mm2 |
25 έως 400 |
25 έως 400 |
35 έως 400 |
50 έως 400 |
50 έως 400 |
50 έως 400 |
Το καλώδιο με ονομαστική τάση κατηγορίας Α χρησιμοποιείται σε περίπτωση που απαιτείται διαρκής διάρκεια βλάβης γείωσης όχι μεγαλύτερη από 1 λεπτό.το σφάλμα γείωσης διαρκεί συνήθως όχι περισσότερο από 1 ώρα, η μέγιστη διάρκεια δεν υπερβαίνει τις 8 ώρες, ο χρόνος διάρκειας ετήσιας βλάβης εδάφους δεν πρέπει να υπερβαίνει τις 125 ώρες, η κατηγορία C περιλαμβάνει όλα τα συστήματα που αναμένουν κατηγορίες Α και Β.
5Τύπος και όνομα
| Τύπος |
Ονομασία |
Εφαρμογές |
| YJV |
Διοδηγός χαλκού, απομονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες ή καλωδιακές τάφους, που δεν μπορούν να αντέξουν εξωτερικές μηχανικές δυνάμεις. |
| ΥΓΛΒ |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| ΥΓΥ |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| ΥΓΛΙ |
Αλουμινένιο αγωγό, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV22 |
Διοδηγός χαλκού, απομονωμένο με XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες σε τάφρους καλωδίων ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις. |
| YJLV22 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV23 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |
| YJLV23 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περιστροφή PE |
| YJV32 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινο σύρμα θωράκισης, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για διάθεση σε εσωτερικούς χώρους, σε τάφρους καλωδίων, σε πηγάδια ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| YJLV32 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV33 |
Διοδηγός χαλκού, απομονωμένος από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV33 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |

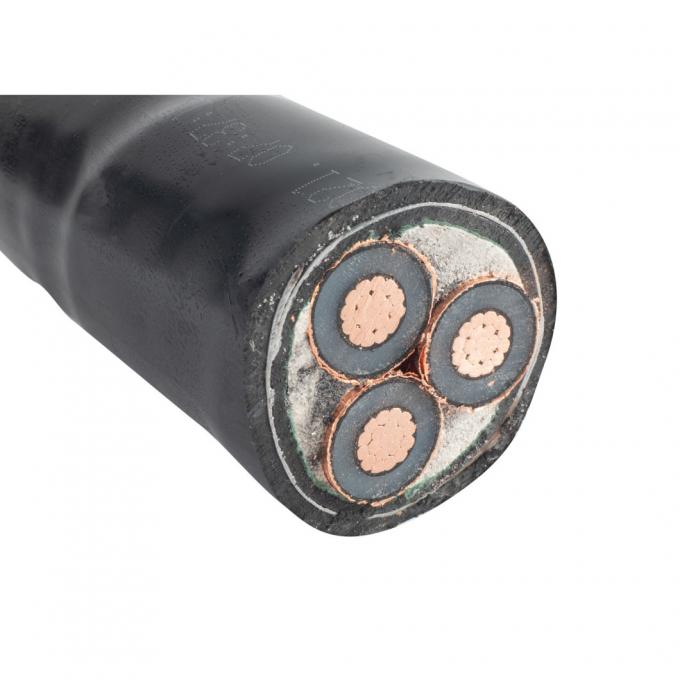

Τεθωρακισμένο καλώδιο 3 πυρήνων με αντλία XLPE.
Δεδομένα καλωδίου
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
PVC
πάχος της στρώσης (mm)
|
Εξωτερική διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
25
|
Συγκεντρωτικό στρογγυλό
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Συγκεντρωτικό στρογγυλό
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
