Προϊόντα HTLS για αγωγούς --- Ο αγωγός STACIR/AW είναι ένας νέος τύπος υπερυψωτικού αγωγού.
Ο αγωγός STACIR/AW είναι ένας νέος τύποςΕπικεφαλήςΗ χρήση τραπεζοειδούς καλωδίου αυξάνει την περιοχή της διατομής του αγωγού, έτσι ώστε ο αγωγός έχει ως αποτέλεσμα την αύξηση της αγωγιμότητας.

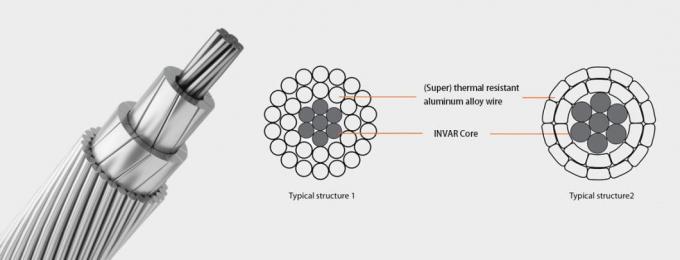

Με το ίδιο μέγεθος, οι αγωγοί STACIR/AW έχουν καλύτερη ικανότητα μεταφοράς ρεύματος από τους παραδοσιακούς αγωγούς.Ο αγωγός INVAR αποτελείται από αλουμινένιο πυρήνα INVAR και θερμοανθεκτικά καλώδια από κράμα αλουμινίουΑυτός ο αγωγός είναι κατάλληλος για παλιά γραμμή.
Μπορεί να διατηρήσει την ίδια πτώση αυξάνοντας την ικανότητα.
Η κύρια πτυχή αυτού του τύπου αγωγού είναι η δυνατότητα να γλιστρά μεταξύ του εξωτερικού στρώματος και του πυρήνα.το εξωτερικό στρώμα μπορεί να παραμείνει στον χάλυβα πυρήνα.
Το εξωτερικό αγωγό στρώμα είναι κατασκευασμένο από υπερθερμοανθεκτικό κράμα Al-Zr και η θερμοκρασία λειτουργίας μπορεί να φτάσει τους 210 °C.
Τα κύρια χαρακτηριστικά αυτής της σειράς προϊόντων είναι:
Ο πυρήνας INVAR και το εξωτερικό στρώμα έχουν ανεξάρτητα σημεία γόνατος στη θερμοκρασία εγκατάστασης
Περιορίστε την πτώση καθώς η θερμοκρασία αυξάνεται
Ο συντελεστής θερμικής διαστολής πάνω από το σημείο του γόνατος σε σχέση με τον πυρήνα INVAR διατηρεί τη μηχανική αντοχή του αγωγού και η συνεχής θερμοκρασία εργασίας είναι έως 210 ° C
Η τεχνική αυτή απαιτεί εξειδικευμένο στάδιο εγκατάστασης.
Είναι κατάλληλο για αντικατάσταση ACSR σε επίπεδα εδάφη ή με μικρές διαφορές επιπέδου.
| ΑΚΕΑ |
Αλουμινένιο αγωγό ενισχυμένο από χάλυβα |
| ΑΑΚ |
Πλήρης αλουμινίου αγωγός |
| ΑΑΑΚ |
Διαγωγός από όλα τα κράματα αλουμινίου |
| ΙΔΙΚΟΤΗΤΑ |
STACIR (ισοδύναμος με αλεπού ACSR) |
STACIR (ισοδύναμο με ACSR ZEBRA) |
STACIR (ισοδύναμο με το ACSR PANTHER) |
| Τυπικοί παράγοντες |
3.53 mm |
0.1390 σε |
3.18 mm |
0.1252 σε |
30,00 mm |
0.1181 σε |
| Προδιαγραφές αναφοράς |
Δελτίο ΕΚ 62004. |
Δελτίο ΕΚ 62004. |
Δελτίο ΕΚ 62004. |
| Συνολική έκταση της εγκάρσιας τομής |
5970,00 mm2 |
0.9254 in2 |
484.50 mm2 |
0.751 in2 |
261.50 mm2 |
0.4054 in2 |
| Διοχευτικό σύρμα |
Al Zr AT3 |
Al Zr AT3 |
Al Zr AT1 |
| Κεντρικό σύρμα |
Αλουμινίου επενδυμένο Invar |
Αλουμινίου επενδυμένο Invar |
Αλουμινίου επενδυμένο Invar |
| Διάμετρος αγωγού |
31.77mm |
1.2508 μέσα |
280,62 mm |
1.1268 σε |
210,00 mm |
0.8268 σε |
| Βάρος |
1993 kg/km |
1339.2 λίβρες/ μίλι |
1582 kg/km |
1063.1 λίβρες/ μίλι |
939 kg/km |
631 λίβρες/μίλι |
| Τελική αντοχή σε ελαστικότητα |
14641 kg |
322770,84 κιλά. |
11968 χλμ. |
263840,89 κιλά. |
8436 χλμ. |
18598.17 λίβρες |
| Αντίσταση συνεχούς ρεύματος σε θερμοκρασία 20°C |
00,06 Ω/km |
00,09Ω / μίλι |
00,07Ω /km |
0.11Ω / μίλι |
00,13 Ω/km |
0.21Ω / μίλι |
| Μέγιστη θερμοκρασία λειτουργίας |
210°C |
410°F |
210°C |
410°F |
210°C |
410°F |
| Δυνατότητα ρεύματος σε μέγιστη θερμοκρασία λειτουργίας |
1871 Άμπερα |
1626 Amp |
1040 Amp |
Μπορούμε επίσης να προσφέρουμε άλλη πλήρη γκάμα από υπερυψωμένους αγωγούς, αν έχετε οποιαδήποτε ανάγκη, απλά νιώστε ελεύθεροι να επικοινωνήσετε με την ομάδα πωλήσεων μας!
Η Shanghai Qifan Cable Co., Ltd. ιδρύθηκε το 1994, ειδικεύεται στην έρευνα και ανάπτυξη και την κατασκευή ηλεκτρικών καλωδίων και καλωδίων για περισσότερα από 20 χρόνια και διαθέτει προηγμένο εξοπλισμό παραγωγής και δοκιμών.
Η Qifan Cable έχει την ικανότητα να παράγει πολλές ποικιλίες καλωδίων, όπως καλώδια υψηλής τάσης, καλώδια μεσαίας τάσης, καλώδια χαμηλής τάσης, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Καλώδια από καουτσούκ κλπ.Η Qifan Cable έχει πουλήσει τα προϊόντα της σε περισσότερες από 30 χώρες και περιοχές στην Ασία, την Ευρώπη, την Ωκεανία, την Αμερική και την Αφρική.ηλεκτρική ενέργεια, μεταλλουργία, πετροχημική, σιδηροδρομικές, μεταφορές, επικοινωνίες, κατασκευές, αστική, κατασκευή υποδομών κλπ.
Από την ίδρυσή της, η Qifan Cable έχει συμμορφωθεί με την αρχή της λειτουργίας της ποιότητας πρώτα απ 'όλα.Πιστοποίηση συστήματος περιβαλλοντικής διαχείρισης 2004.
Κάντε πρωτοποριακές προσπάθειες και προχωρήστε!
Υπερθερμικός αλουμινίου αγωγός: Ο αγωγός είναι κατασκευασμένος από ένα υλικό υπερθερμικού αλουμινίου.που επιτρέπουν την αποτελεσματική διάχυση της θερμότητας κατά τη μεταφορά ισχύος.
Ενισχυμένο με Invar: Ο αγωγός είναι ενισχυμένος με Invar, ένα κράμα νικελίου-σιδήρου γνωστό για τον χαμηλό συντελεστή θερμικής διαστολής του.Το Invar συμβάλλει στην ελαχιστοποίηση της εξασθένισης ή της επιμήκυνσης του αγωγού λόγω των αλλαγών θερμοκρασίας, εξασφαλίζοντας τη σταθερότητα και την αξιοπιστία της γραμμής μεταφοράς ενέργειας.
