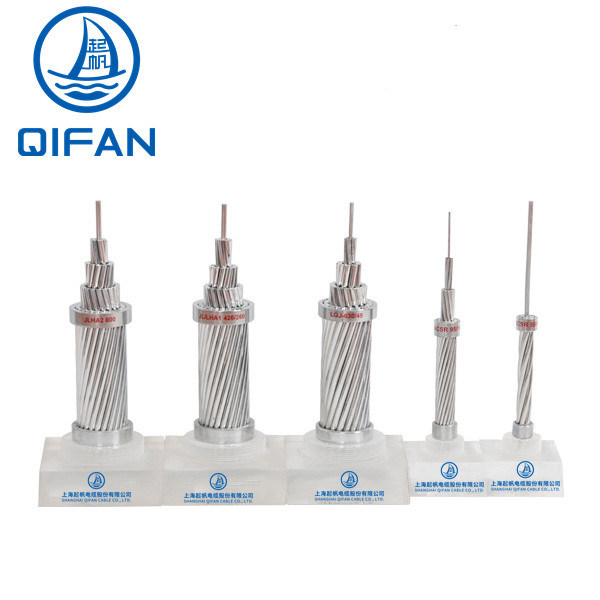

Αλουμινίου αγωγός BS183 Ζυγισμένο ατσάλινο σύρμα 3 πυρήνες 4 πυρήνες για γραμμή μετάδοσης

Ζυγισμένο σύρμα χάλυβα GI σύρμα BS183
   Πρότυπο: BS 183

ΠροϊόνΕφαρμογή
Το τσιμεντωμένο σύρμα χάλυβα είναι κατάλληλο για πυρήνα για ACSR και κρεμάστρα, καλώδιο αναστολής και επικοινωνίας, υπερυψωμένη γραμμή μεταφοράς ισχύος, σταθερό αντικείμενο και παραγωγή μπουλόνι κλπ.

ΠροϊόνΔομή

Τεχνουργήματα από χάλυβαΔιάολε.0.6mm-4.78mm
Ελάχιστο φορτίο διάσπασης: βαθμός 350-βαθμός 1300.
Λαϊκό μέγεθος: GSW 7/14 GSW 7/12 GSW 7/10 SWG




Κατασκευή Αριθμός καλωδίων/διάμετρος καλωδίου	Περίπου διάμετρος ράβδου	Ελάχιστο φορτίο ρήξης της ράβδου							Περίπου μάζα
		Τάξη 350	Αξία 480	Κατηγορία 700	Κατηγορία 850	Τάξη 1000	Τάξη 1150	Κατηγορία 1300
	χμ	kN	kN	kN	kN	kN	kN	kN	kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	- Δεν ξέρω.	-	130
Τρία τρίτα.25	7.0	8.70	11.95	-	-	-	-	-	195
Τρία τέταρτα.00	8.6	13.20	18.10	- Δεν ξέρω.	-	-	-	-	295
4/1.80	4,4	3.55	4.90	-	-	-	-		80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	- Τι;		-	-	220
5/3.25	8.8	14.50	19.90	29.00	- Δεν ξέρω.	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490



Κατασκευή Αριθμός καλωδίων/διάμετρος καλωδίου	Περίπου διάμετρος ράβδου	Ελάχιστο φορτίο ρήξης της ράβδου							Περίπου μάζα
		Τάξη 350	Αξία 480	Κατηγορία 700	Κατηγορία 850	Τάξη 1000	Τάξη 1150	Κατηγορία 1300
	χμ	kN	kN	kN	kN	kN	kN	kN	kg/km
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94		2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3,10		4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	38.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	3520	39.80	240
7/2.65	8.0	13.50	18.50	27.00		38.60	44.40	50.20	300
7/3.00	9,0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66,80	75.50	460
7/3.65	11.0	25.60	35.15	51.25		73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88,00	101.0	114.0	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.0	780
7/4.75	14.0	43.40	59.45	86,80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.34	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274,6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630

------ Το χαρακτηριστικό μας------

1. Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα

1. Πλήρες σύστημα πιστοποίησης

1. Τέλειο σύστημα παραγωγής

1. Τέλειο σύστημα υπηρεσιών πωλήσεων

Βασικά προϊόντα: καλώδια ηλεκτρικής ενέργειας 220kv και κατώτερα, καλώδια ελαστικού περιτύλιγματος, φωτοβολταϊκά καλώδια, ειδικά φωτοβολταϊκά καλώδια, καλώδια ελέγχου, καλώδια υπολογιστών, καλώδια ατσάλινου πυρήνα με νήματα αλουμινίουΚαλώδια προ-κλαδώματος, καλώδια χαμηλής τάσης χωρίς αλογόνες, φιλικά προς το περιβάλλον, καλώδια εξόρυξης άνθρακα, μόνωση φθοριούχου πυριτίου, καλώδια ανθεκτικά σε υψηλές θερμοκρασίες, καλώδια ασπίδας, καλώδια για ηλεκτρικό εξοπλισμό πλοίων,Φωτοηλεκτρικά σύνθετα καλώδια, καλώδια έλξης υψηλής αντοχής, καλώδια για φωτοβολταϊκά συστήματα, καλώδια για οχήματα σιδηροδρομικής διαμετακόμισης με ονομαστική τάση 3kv και χαμηλότερη, καλώδια τοπικού δικτύου, καλώδια μετατροπέα,Τα καλώδια ραδιοσυχνοτήτων , καλώδια πυρηνικών σταθμών, καλώδια λιμενικών μηχανημάτων, καλώδια με μινιμαλιστική μόνωση, υποβρύχια καλώδια και περισσότερες από 100 ποικιλίες

1.30 χρόνια εμπειρίας παραγωγής
2Πιστοποίηση προϊόντων: UL,CE,BV,TUV,KEMA,PSB,SABS,ABS,NK,LR,KR,GL κλπ.
3Υπηρεσία OEM διαθέσιμη βάσει επίσημης και νομικής εξουσιοδότησης.
4.Σκληρό σύστημα ελέγχου ποιότητας.
5Γρήγορη παράδοση και ανατροφοδότηση. Γρήγορος χρόνος παράδοσης από τους ανταγωνιστές μας.
6Εξαιρετική ποιότητα με λογική τιμή.
7.Σοβαρή τεχνική υποστήριξη (τεχνικά δεδομένα, σχέδια κ.λπ.)
8Επαγγελματική ομαδική εργασία για εσάς ενεργά.
9.Διαθέσιμο απόθεμα, δωρεάν δείγμα είναι διαθέσιμο.

Το τσιμεντωμένο σύρμα χάλυβα χρησιμοποιείται συνήθως σε γραμμές μετάδοσης για διάφορες εφαρμογές.Εδώ είναι μερικές πληροφορίες για το τσιμεντωμένο ατσάλινο σύρμα που χρησιμοποιείται σε γραμμές μετάδοσης:

Ζυγισμένη επίστρωση: Το ζυγισμένο σύρμα χάλυβα επικαλύπτεται με στρώμα ψευδαργύρου για να προστατευθεί από τη διάβρωση.δημιουργία ανθεκτικής και ανθεκτικής στη διάβρωση επίστρωσηςΗ επιχρίστωση αυτή συμβάλλει στην παράταση της ζωής του καλωδίου και την προστασία του από περιβαλλοντικούς παράγοντες όπως η υγρασία και το αλάτι.

Δύναμη και αντοχή: Το τσιμεντωμένο σύρμα από χάλυβα είναι γνωστό για την υψηλή αντοχή του στην τράβηξη, καθιστώντας το κατάλληλο για τα βαριά φορτία και τις εντάσεις που αντιμετωπίζονται στις γραμμές μεταφοράς.Παρέχει δομική σταθερότητα και μπορεί να αντέξει τις μηχανικές πιέσεις και τις εντάσεις κατά την εγκατάσταση και τη λειτουργία.

Ηλεκτρική αγωγιμότητα: Αν και ο χάλυβας δεν είναι τόσο αγωγός όσο ο χαλκός ή το αλουμίνιο, το τσιμεντωμένο χάλυβα εξακολουθεί να προσφέρει αποδεκτή ηλεκτρική αγωγιμότητα για ορισμένες εφαρμογές γραμμών μεταφοράς.Ο ατσάλινος πυρήνας χρησιμοποιείται συνήθως για τη δύναμη και τη στήριξη, ενώ η ηλεκτρική αγωγιμότητα παρέχεται κυρίως από τους αγωγούς όπως το αλουμίνιο ή ο χαλκός.
