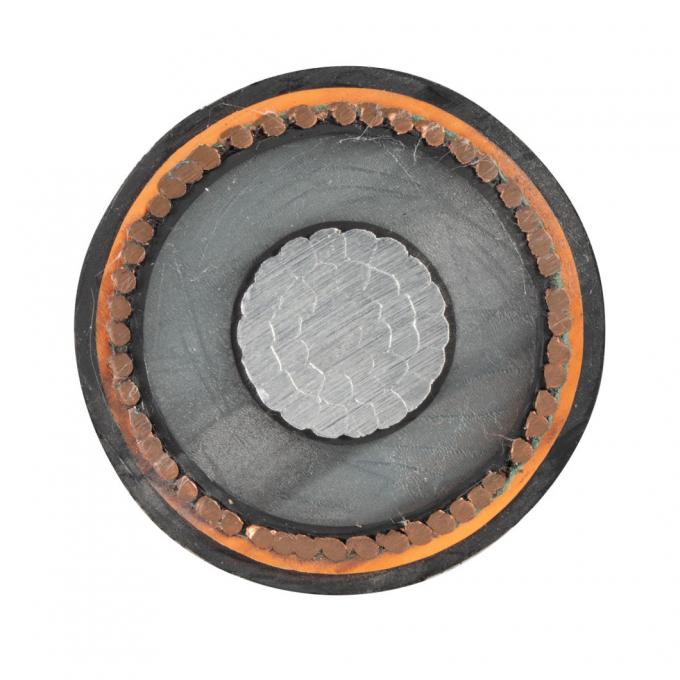

N2XSEY 11kV 22kV 33kV Μέση τάση Χάλκινος αλουμινίου αγωγός XLPE Απομονωμένο θωρακισμένο καλώδιο ρεύματος
1Πρότυπο προϊόντος
Το προϊόν αυτό κατασκευάζεται σύμφωνα με την GB/T12706.2, ισοδύναμο με την IEC60502.2- Ή BS, DIN, πρότυπο ICEA ως αίτημα πελάτη.
2Εφαρμογή
Το προϊόν είναι κατάλληλο για χρήση σε γραμμές μεταφοράς και διανομής ισχύος με ονομαστική τάση συχνότητας ισχύος 3.6/6kv.~26/35kv.
3Χαρακτηριστικά λειτουργίας
- Δυναμική ονομαστικής τάσης U0/U: 3.6/6kv~26/35kv.
- Μέγιστη επιτρεπόμενη θερμοκρασία λειτουργίας του αγωγού:90oC.
- Η μέγιστη θερμοκρασία του μικρού κυκλώματος του αγωγού δεν πρέπει να υπερβαίνει τους 2500 °C (5 δευτερόλεπτα μέγιστη διάρκεια).
- Η θερμοκρασία του περιβάλλοντος υπό εγκατάσταση δεν πρέπει να είναι κατώτερη των 00°C.
- Η ακτίνα κάμψης ενός μονοπυρήνα καλωδίου δεν πρέπει να είναι μικρότερη από 20 φορές τη διάμετρο του καλωδίου.
Η ακτίνα κάμψης ενός πολυπυρηνικού καλωδίου δεν πρέπει να είναι μικρότερη από 15 φορές τη διάμετρο του καλωδίου.
4Πίνακας τάσης, πυρήνων και διατομής
| Άρθρο |
Κατηγορία Α,Β |
3.6/6kV |
6/10kV |
8.7/15kV |
12/20kV |
18/30 kV |
21/35kV |
| Κατηγορία Α,Β |
6/6kV |
8.7/10kV |
12/15kV |
18/20 kV |
- |
26/35kV |
| Μοναδικός πυρήνας |
mm2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Τρεις πυρήνες |
mm2 |
25 έως 400 |
25 έως 400 |
35 έως 400 |
50 έως 400 |
50 έως 400 |
50 έως 400 |
Το καλώδιο με ονομαστική τάση κατηγορίας Α χρησιμοποιείται σε περίπτωση που απαιτείται διαρκής διάρκεια βλάβης γείωσης όχι μεγαλύτερη από 1 λεπτό.το σφάλμα γείωσης διαρκεί συνήθως όχι περισσότερο από 1 ώρα, η μέγιστη διάρκεια δεν υπερβαίνει τις 8 ώρες, ο χρόνος διάρκειας ετήσιας βλάβης εδάφους δεν πρέπει να υπερβαίνει τις 125 ώρες, η κατηγορία C περιλαμβάνει όλα τα συστήματα που αναμένουν κατηγορίες Α και Β.
5Τύπος και όνομα
| Τύπος |
Ονομασία |
Εφαρμογές |
| YJV |
Διοδηγός χαλκού, απομονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες ή καλωδιακές τάφους, που δεν μπορούν να αντέξουν εξωτερικές μηχανικές δυνάμεις. |
| ΥΓΛΒ |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| ΥΓΥ |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| ΥΓΛΙ |
Αλουμινένιο αγωγό, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV22 |
Διοδηγός χαλκού, απομονωμένο με XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγες σε τάφρους καλωδίων ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις. |
| YJLV22 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV23 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινη ταινία θωρακισμένη, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |
| YJLV23 |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, ατσάλινη ταινία με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περιστροφή PE |
| YJV32 |
Διοδηγός χαλκού, απομονωμένο από XLPE, ατσάλινο σύρμα θωράκισης, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
Για διάθεση σε εσωτερικούς χώρους, σε τάφρους καλωδίων, σε πηγάδια ή απευθείας στο έδαφος, ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| YJLV32 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV33 |
Διοδηγός χαλκού, απομονωμένος από XLPE, ατσάλινο σύρμα με θωράκιση, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV33 |
Διοδηγός από αλουμίνιο, απομονωμένο από XLPE, ατσάλινο σύρμα θωρακισμένο, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PE |

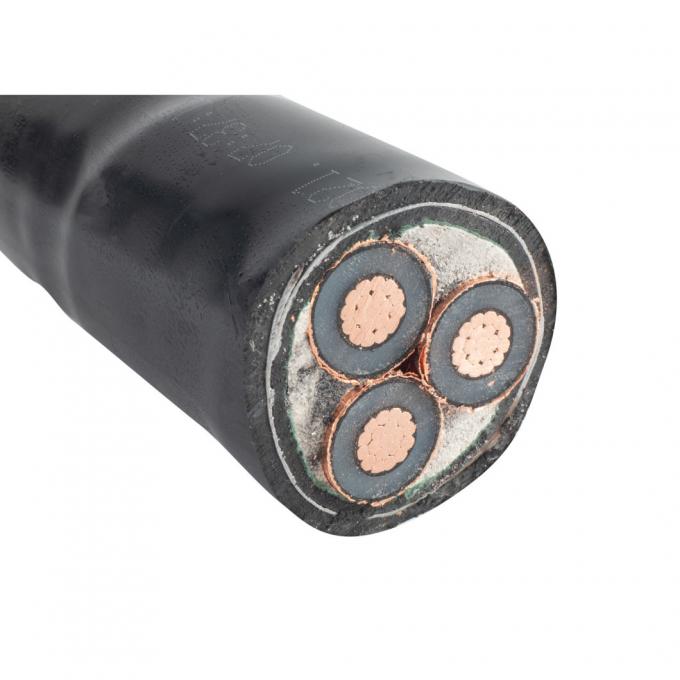

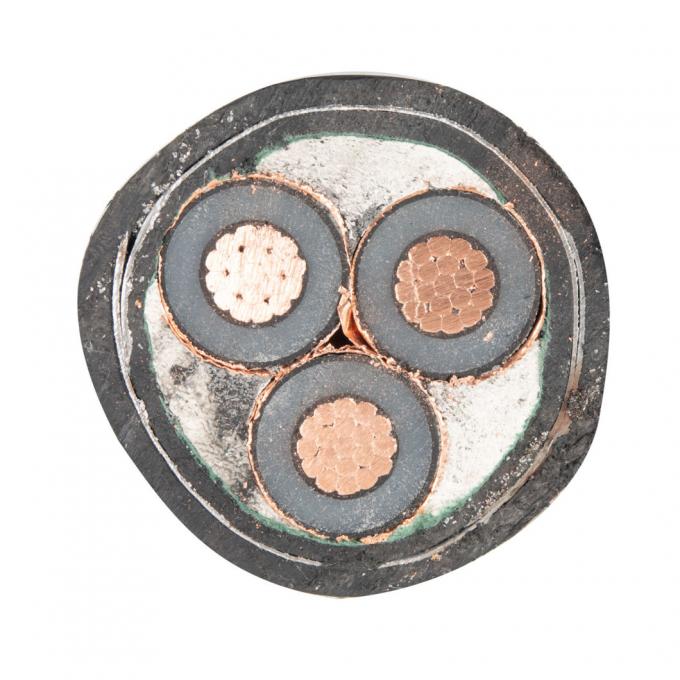

Τεθωρακισμένο καλώδιο 3 πυρήνων με αντλία XLPE.
Δεδομένα καλωδίου
|
Διοικητής
|
Δυνατότητα απομόνωσης (mm)
|
Διάφραση από χαλκό (περίπου) (mm)
|
PVC
πάχος της στρώσης (mm)
|
Εξωτερική διάμετρος θωρακισμένου σύρματος (mm)
|
Δυνατότητα εκτόξευσης
|
Εξωτερική διάμετρος (περίπου) (mm)
|
Βάρος καλωδίου από χαλκό (kg/km)
|
Βάρος καλωδίου πυρήνα αλουμινίου (kg/km)
|
|
Περιοχή εγκάρσιας τομής (mm2)
|
Δομή
|
Εξωτερική διάμετρος (mm)
|
|
25
|
Συγκεντρωτικό στρογγυλό
|
6.0
|
3.4
|
0.1
|
1.3
|
2.5
|
2.5
|
48.0
|
4175
|
3703
|
|
35
|
Συγκεντρωτικό στρογγυλό
|
7.2
|
3.4
|
0.1
|
1.3
|
2.5
|
2.6
|
50.8
|
4733
|
4072
|
|
50
|
Συγκεντρωτικό στρογγυλό
|
8.4
|
3.4
|
0.1
|
1.4
|
2.5
|
2.7
|
53.8
|
5491
|
4547
|
|
70
|
Συγκεντρωτικό στρογγυλό
|
10.0
|
3.4
|
0.1
|
1.5
|
2.5
|
2.8
|
57.6
|
6446
|
5124
|
|
95
|
Συγκεντρωτικό στρογγυλό
|
11.7
|
3.4
|
0.1
|
1.5
|
2.5
|
2.9
|
61.5
|
7530
|
5737
|
|
120
|
Συγκεντρωτικό στρογγυλό
|
13.1
|
3.4
|
0.1
|
1.6
|
2.5
|
3.0
|
64.9
|
8628
|
6363
|
|
150
|
Συγκεντρωτικό στρογγυλό
|
14.6
|
3.4
|
0.1
|
1.6
|
2.5
|
3.1
|
68.3
|
9794
|
6963
|
|
185
|
Συγκεντρωτικό στρογγυλό
|
16.3
|
3.4
|
0.1
|
1.7
|
2.5
|
3.3
|
72.6
|
11326
|
7834
|
|
240
|
Συγκεντρωτικό στρογγυλό
|
18.5
|
3.4
|
0.1
|
1.8
|
3.15
|
3.5
|
79.2
|
14268
|
9737
|
|
300
|
Συγκεντρωτικό στρογγυλό
|
20.7
|
3.4
|
0.1
|
1.9
|
3.15
|
3.6
|
84.8
|
16641
|
10978
|
|
400
|
Συγκεντρωτικό στρογγυλό
|
23.8
|
3.4
|
0.1
|
2.0
|
3.15
|
3.9
|
92.3
|
20362
|
12811
|
|
500
|
Συγκεντρωτικό στρογγυλό
|
26.6
|
3.4
|
0.1
|
2.1
|
3.15
|
4.1
|
99.3
|
24203
|
14764
|
------ Το χαρακτηριστικό μας------
- Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα
Η εταιρεία διαθέτει τρία εργοστάσια και 3048 υπαλλήλους, εκ των οποίων 206 μηχανικοί.Τροστερ Γερμανία και Maillefer Φινλανδία 500KV γραμμές VCV, μηχανή ράβδου από την Pourtier της Γαλλίας, SKET της Γερμανίας, Caballe της Ισπανίας, γραμμή παραγωγής 220KV και 35KV συν μονάδα μέτρησης εκκεντρικότητας SIKORA X - RAY 8000 από τη Γερμανία
- Πλήρες σύστημα πιστοποίησης
Η Qifan Cable έχει λάβει ISO 9001, ISO 14001, OHSAS 18001.
- Τέλειο σύστημα παραγωγής
Τα προϊόντα της Qifan Cable καλύπτουν καλώδια ηλεκτρικής ενέργειας LV, καλώδια ηλεκτρικής ενέργειας MV, καλώδια ηλεκτρικής ενέργειας HV&EHV, καλώδια ABC, καλώδια ACSR/AAC/AAAC/ACAR/OPGW, καλώδια υποβρυχίων, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Ελαστικό καλώδιο από καουτσούκ, καλώδιο πυρκαγιάς, καλώδιο ανανεώσιμων πηγών ενέργειας, καλώδιο ηλιακής ενέργειας, βιομηχανικό καλώδιο, καλώδιο LAN, ομοαξονικό καλώδιο κλπ.
- Τέλειο σύστημα υπηρεσιών πωλήσεων
Η Qifan Cable μπορεί να προσφέρει την υπηρεσία OEM / ODM, Πολλαπλά προϊόντα, Επαγγελματική ομάδα μηχανικών πωλήσεων εξαγωγής, εύλογη τιμή, αξιόπιστη ποιότητα, φιλική υπηρεσία.
Τύποι καλωδίων:
N2xsery: Πρόκειται για ένα είδος καλωδίου ηλεκτρικής ενέργειας που συμμορφώνεται με το ευρωπαϊκό πρότυπο HD 620. Διαθέτει αγωγούς χαλκού, μόνωση XLPE (διασταυρωμένο πολυαιθυλένιο) και στρώμα θωράκισης.Το "e" στο N2xsery δείχνει ότι έχει βελτιωθεί η αντοχή στην εξάπλωση της φωτιάς.
N2xsey: Παρόμοιο με το N2xsery, το N2xsey είναι ένας άλλος τύπος καλωδίου ηλεκτρικής ενέργειας που πληροί το ευρωπαϊκό πρότυπο HD 620.δεν έχει την ενισχυμένη αντοχή στην εξάπλωση πυρός του N2xsery.
Διάταξη τάσης:
Το καλώδιο είναι διαθέσιμο σε διαφορετικές τάσεις, συμπεριλαμβανομένων των 11kV, 22kV και 33kV. Αυτές οι τιμές υποδεικνύουν τη μέγιστη τάση στην οποία το καλώδιο μπορεί να λειτουργεί με ασφάλεια.
Το XLPE (cross-linked polyethylene) μονωτικό καλώδιο αναφέρεται σε ένα ηλεκτρικό καλώδιο που έχει αγωγούς μονωμένους με υλικό XLPE.Το XLPE είναι ένα θερμοανθεκτικό πολυμερές γνωστό για τις εξαιρετικές ηλεκτρικές του ιδιότητες, καθιστώντας την δημοφιλή επιλογή για διάφορες εφαρμογές στον κλάδο μεταφοράς και διανομής ηλεκτρικής ενέργειας.
Υλικό μόνωσης: Το XLPE είναι ένας τύπος πολυαιθυλενίου που είναι χημικά αλληλένδετο.που το καθιστά πιο ανθεκτικό και ανθεκτικό σε σύγκριση με μη διασταυρωμένα υλικά.
Ηλεκτρική απόδοση: Η μόνωση XLPE προσφέρει υψηλή διηλεκτρική αντοχή, χαμηλές διηλεκτρικές απώλειες και εξαιρετική αντοχή στην μόνωση.Αυτό επιτρέπει την αποδοτική μετάδοση ενέργειας με ελαχιστοποίηση των απωλειών ενέργειας.
Θερμικές ιδιότητες: Η μόνωση XLPE μπορεί να αντέξει υψηλότερες θερμοκρασίες λειτουργίας από την παραδοσιακή μόνωση PVC (πολυβινυλοχλωρίδιο).Αυτό καθιστά τα καλώδια XLPE κατάλληλα για εφαρμογές που απαιτούν υψηλότερες θερμοκρασίες.
Αντοχή στο περιβάλλον: Η μόνωση XLPE παρέχει καλή αντοχή στην υγρασία, τις χημικές ουσίες και τις περιβαλλοντικές πιέσεις, όπως η υπεριώδης ακτινοβολία.Αυτό καθιστά τα καλώδια XLPE κατάλληλα για εσωτερικές και εξωτερικές εγκαταστάσεις.
