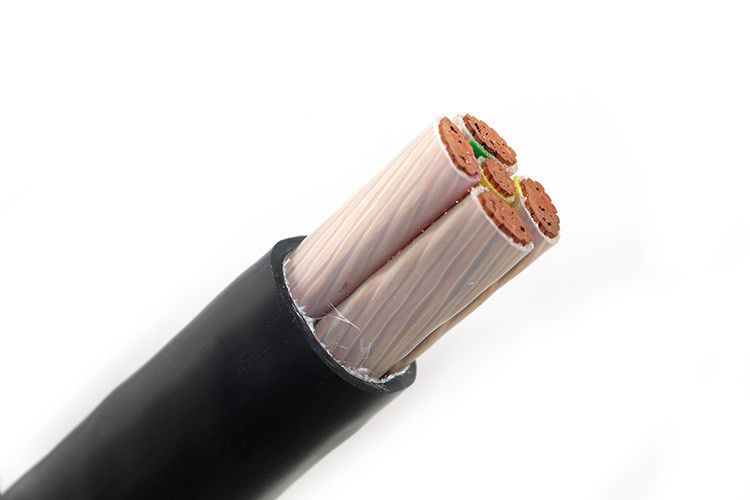

600/1000V CU/XLPE/PVC/SWA/PVC Υπόγεια XLPE καλώδιο χάλυβα Σιδηροσύρμα SWA καλώδιο ισχύος BS 5467
ΚΑ/XLPE/PVC/SWA/PVC
Επιλογή καλωδίου
Η επιλογή του καλωδίου θα βασίζεται σε ένα σύνολο παραγόντων, συμπεριλαμβανομένων των προδιαγραφών εγκατάστασης,σχετικές τοπικές ρυθμίσεις και τις επιδόσεις των κατάλληλων τύπων καλωδίωνΕπομένως, είναι αδύνατον να παρέχουμε έναν οριστικό οδηγό για την επιλογή καλωδίων και θα σας συμβουλεύαμε να επικοινωνήσετε μαζί μας για την ειδική συμβουλή μας σχετικά με τα κατάλληλα σχέδια που θα ανταποκρίνονται στις συγκεκριμένες ανάγκες καλωδίων σας.
Δομή καλωδίου
Διοδηγοί
Οι αγωγοί πρέπει να είναι από χαλκό ή αλουμίνιο, κυκλικοί (μη συμπιεσμένοι ή συμπιεσμένοι) ή με σχήμα, κλάσης 1 ή κλάσης 2 σύμφωνα με την IEC 60228, BS EN 60228.Τάξη 1 σύμφωνα με την IEC 60228, BS EN 60228 μπορεί επίσης να παρασχεθεί κατόπιν αιτήματος.
Απομόνωση
Το υλικό και το πάχος του XLPE πρέπει να είναι σύμφωνα με τα πρότυπα IEC 60502-1 ή BS 5467 και να είναι κατάλληλα για συνεχή λειτουργία σε θερμοκρασία 90 °C.
Το υλικό και το πάχος του PVC πρέπει να είναι σύμφωνα με την IEC 60502-1 ή BS 6346.
Η μόνωση από PVC σύμφωνα με το πρότυπο SASO 1694, με δυνατότητα συνεχούς λειτουργίας 85 °C, είναι επίσης διαθέσιμη κατόπιν αιτήματος.
Συγκρότηση
Δύο, τρία τέσσερις ή πέντε μονωτικοί αγωγοί τοποθετούνται μαζί με μη υγροσκοπικά γεμιστικά συμβατά με το μονωτικό υλικό.
Εσωτερική κάλυψη
Το σύνολο καλύπτεται με ένα στρώμα εκχυλίσματος από PVC. Σε περίπτωση μη θωρακισμένων καλωδίων, το στρώμα αυτό μπορεί να παραλείπεται εάν το εξωτερικό σχήμα του καλωδίου παραμένει σχεδόν κυκλικό.
Πανοπλία
Ζυγισμένα καλώδια από χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα σύμφωνα με την IEC 60502-1 ή σύμφωνα με το BS 5467, BS 6346. (Τα καλώδια με έναν πυρήνα πρέπει να είναι θωρακισμένα με σύρμα αλουμινίου) ((SWA/AWA)
Διπλές ταινίες από χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα των πολυπυρηνικών καλωδίων σύμφωνα με την IEC 60502-1.
Εξωτερική κάλυψη
Η εξωτερική κάλυψη θα είναι εξωτερικά κατασκευασμένη από PVC/ST2 σύμφωνα με την IEC 60502-1, τύπου 9 σύμφωνα με το BS 7655.Ανεψυκτικό PVC, κλπ. Διατίθενται κατόπιν αιτήματος και άλλα ειδικά υλικά επικάλυψης όπως LLDPE, MDPE, HDPE, LSF, CPE κλπ.
Δυνατότητα καύσης των περιβλήτων καλωδίων
Τα καλώδια μπορούν να παρέχονται με ειδικό εξωτερικό κάλυμμα από PVC με ανθεκτικό στη φλόγα, ώστε να συμμορφώνονται με τις απαιτήσεις δοκιμής φλόγας των προδιαγραφών IEC 60332-3-22, IEC 60332-3-23 και IEC 60332-3-24,μπορεί επίσης να προμηθεύει καλώδια με υλικό Low Smoke Halogen Free (LSHF) σύμφωνα με την IEC 60502-1, BS 7211, BS 6724 ή άλλα ισοδύναμα πρότυπα.
Κανονισμός:
ΙΕΣ,ΒΣ,ΒΔΕ,AS/NZS,ICEA,JIS κ.λπ.,σχεδιασμός και κατασκευή ειδικών καλωδίων ηλεκτρικής ενέργειας σύμφωνα με τα άλλα πρότυπα που απαιτούνται από τον πελάτη
Τύπος και όνομα:
| Τύπος |
Ονομασία |
Εφαρμογές |
| VV |
Διοδηγός χαλκού, με μόνωση από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
Άλλες συσκευές για την κατασκευή ή την επεξεργασία ηλεκτρικών συσσωρευτών
.Δεν επιτρέπεται η τοποθέτηση καλωδίου με έναν μόνο πυρήνα σε μαγνητικό αγωγό. |
| Επενδύσεις |
Διοδηγός από αλουμίνιο, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| ΒΙ |
Διοδηγός χαλκού, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLY |
Διοδηγός από αλουμίνιο, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VV22 |
Διοδηγός χαλκού, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγα σε τάφρο καλωδίων ή απευθείας στο έδαφος,
ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις.
Το μονοπυρηνικό καλώδιο δεν επιτρέπεται να τοποθετηθεί στον μαγνητικό αγωγό. |
| VLV22 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| VV23 |
Διοδηγός χαλκού, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLV23 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VV32 |
Διοδηγός χαλκού, μονωμένος από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυλινδρικών συσσωρευτών
εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| VLV32 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| VV33 |
Διοδηγός χαλκού, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLV33 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
Τύπος και όνομα:
| Τύπος |
Ονομασία |
Εφαρμογές |
| YJV |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
Άλλες συσκευές για την κατασκευή ή την επεξεργασία ηλεκτρικών συσσωρευτών
.Δεν επιτρέπεται η τοποθέτηση καλωδίου με έναν μόνο πυρήνα σε μαγνητικό αγωγό. |
| ΥΓΛΒ |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, καλώδιο ηλεκτρικής ενέργειας με περιστροφή PVC |
| ΥΓΥ |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJJLY |
Αλουμινένιο αγωγό, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV22 |
Διοδηγός χαλκού, απομονωμένο με XLPE, ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγα σε τάφρο καλωδίων ή απευθείας στο έδαφος,
ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις.
Το μονοπυρηνικό καλώδιο δεν επιτρέπεται να τοποθετηθεί στον μαγνητικό αγωγό. |
| YJLV22 |
Διοδηγός αλουμινίου, με μόνωση XLPE, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV23 |
Διοδηγός χαλκού, με μόνωση XLPE, με ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV23 |
Διοδηγός από αλουμίνιο, με μόνωση XLPE, με ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV32 |
Διοδηγός χαλκού, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PVC |
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυλινδρικών συσσωρευτών
εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| YJLV32 |
Διοδηγός από αλουμίνιο, μονωμένο με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV33 |
Διοδηγός χαλκού, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV33 |
Διοδηγός από αλουμίνιο, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
Τεχνικό δελτίο δεδομένων καλωδίων
| Αριθμός x mm2 |
Φάση |
Ανεξάρτητο/Γη |
Εσωτερική κάλυψη |
Πανοπλία |
Εξωτερική κάλυψη |
Βάρος του καλωδίου |
| Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Δάχος mm |
Διάμετρος καλωδίου
χμ |
Μοντέλο |
Πλήρης διάμετρος mm |
ΥJV32 ((CU)
kg/km |
ΥΓLV32(AL)
kg/km |
| 4*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5*1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5*2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3*2,5+1*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3*2,5+2*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Σημείωση:
Τεχνουργήματα από γαλβανισμένο χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα σύμφωνα με την IEC 60502-1 ή σύμφωνα με το BS 5467, BS 6346.
Τα μονοπυρήνια καλώδια πρέπει να είναι θωρακισμένα με σύρμα αλουμινίου)

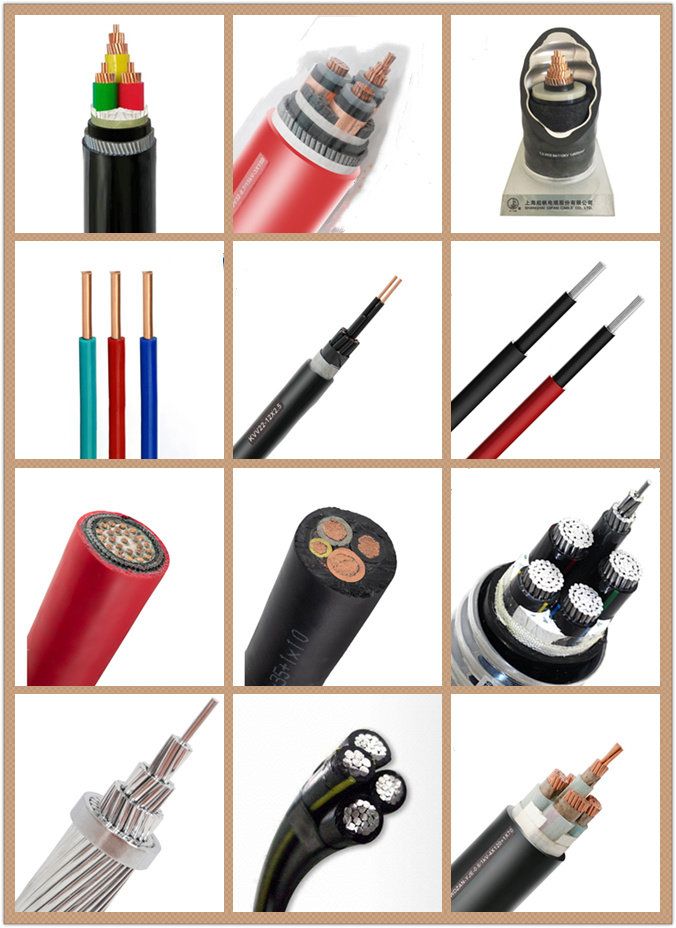

Φανγκ Γιου (Σανγκχάι) Automation Technology Co., Ltd. Περιλαμβάνονται περισσότερες από 30 σειρές προϊόντων, όπως καλώδια ηλεκτρικής ενέργειας με μόνωση από πλαστικό για χερσαίες και υποβρυχιακές εφαρμογές που κυμαίνονται από 500kV έως 0.5kV, καλώδια και καλώδια από καουτσούκ με μόνωση από 35kV έως 1kV, καλώδια με μόνωση άνω, καλώδια άνω, καλώδια ορυχείων, καλώδια ανθεκτικά στη φωτιά, καλώδια υψηλής θερμοκρασίας,Υψηλής αντοχής σε κρύο καλώδια, καλώδια για εξοπλισμό ανοικτής θάλασσας, καλώδια ελέγχου, καλώδια υπολογιστών, φωτοβολταϊκά καλώδια, καλώδια για νέα οχήματα ενέργειας, καλώδια κτιρίων και καλώδια δικτύου.000 είδη και άνω των 50Χιλιάδες προδιαγραφές.
Τα προϊόντα Fang Yu (Shanghai) Automation Technology Co., Ltd. εξάγονται επίσης σε περισσότερες από 50 χώρες και περιοχές όπως η Αυστραλία, η Γερμανία, οι Ηνωμένες Πολιτείες, οι Φιλιππίνες, η Μογγολία, η Σιγκαπούρη, η Υεμένη,και των Ηνωμένων Αραβικών ΕμιράτωνΤο 2021, η Qifan Cable κατατάχθηκε μεταξύ των 20 κορυφαίων πιο ανταγωνιστικών επιχειρήσεων στη βιομηχανία καλωδίων και καλωδίων της Κίνας και των 100 κορυφαίων επιχειρήσεων της Σαγκάης.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
