0.6/1kv 3 4 5 πυρήνας PVC μονωμένο pvc σκεπασμένο ευέλικτο καλώδιο ηλεκτρικής ενέργειας
Πολυπυρηνικό καλώδιο με αλεξίσφαιρο αγωγό

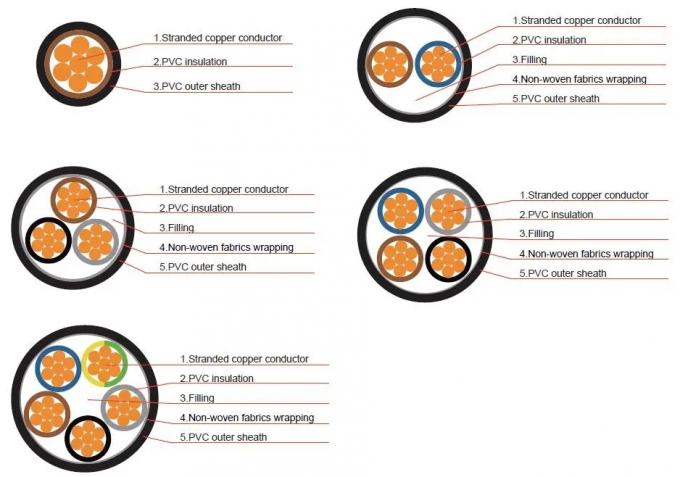

Κατασκευή
Τύπος αριθ. ονομαστικής διατομής πυρήνα
| Τύπος |
Αριθμός πυρήνα |
Ονομαστική διατομή |
Πυροσβεστικό υλικό (πυροσβεστικό)
Πληροφορίες σχετικά με την εφαρμογή του κανονισμού (ΕΕ) αριθ. 528/2012 |
1 |
1.5-1000 |
Πίνακας 3 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Πίνακας 3 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009 |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Περιοχή διατομής ουδέτερου αγωγού
Σε 3+1 πυρήνες και 3+2 πυρήνες πρέπει να συμμορφώνονται με τις προδιαγραφές του παρακάτω πίνακα:
| Ονομαστική διατομή |
Κεντρικός πυρήνας |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Ανεξάρτητος πυρήνας |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Ονομαστική διατομή |
Κεντρικός πυρήνας |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Ανεξάρτητος πυρήνας |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Χαρακτηριστικό
D.C Η αντίσταση του τελικού καλωδίου σε θερμοκρασία 20oC ανά χιλιόμετρο δεν υπερβαίνει τα ακόλουθα:
| Ονομαστική διατομή mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Κύκλος Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Αλ πυρήνας |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Ονομαστική διατομή mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Κύκλος Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Αλ πυρήνας |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Ονομαστική διατομή mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Κύκλος Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Αλ πυρήνας |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Δοκιμή τάσης:
Κάθε τύμπανο του τελικού καλωδίου θα πρέπει να αντέχει τάση ισχύος συχνότητας 3,5kV για 5 λεπτά, η μόνωση δεν είναι βλάβη.
Οι συνθήκες λειτουργίας και οι παραμέτροι λειτουργίας του καλωδίου:
Το καλώδιο τοποθετείται σε σταθερή εγκατάσταση για ονομαστική τάση 0,6/1kV της γραμμής μεταφοράς και διανομής ηλεκτρικής ενέργειας.
Μέγιστη ονομαστική θερμοκρασία του αγωγού. ονομαστική λειτουργική θερμοκρασία 90 oC
Σύντομο κύκλωμα: μέγιστο για 5 δευτερόλεπτα. 250oC
Το καλώδιο μπορεί να τοποθετηθεί χωρίς περιορισμό πτώσης και η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0 oC.
Τύπος
Το καλώδιο XLPE μας μπορεί να κατασκευαστεί σύμφωνα με την IEC 60502, IEC 60332, IEC 60754.
Ορισμένοι δείκτες είναι ανώτεροι από το διεθνές πρότυπο.
PS: μπορούμε επίσης να παράγουμε σύμφωνα με το πρότυπο BS, NFC, ASTM σύμφωνα με το αίτημα του πελάτη.
Επικοινωνήστε μαζί μας για επαγγελματικές λύσεις!Θα είμαστε 7/24 σε γραμμή :)
------ Το χαρακτηριστικό μας------
- Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα
Η εταιρεία διαθέτει τρία εργοστάσια και 3048 υπαλλήλους, εκ των οποίων 206 μηχανικοί.Τροστερ Γερμανία και Maillefer Φινλανδία 500KV γραμμές VCV, μηχανή ράβδου από την Pourtier της Γαλλίας, SKET της Γερμανίας, Caballe της Ισπανίας, γραμμή παραγωγής 220KV και 35KV συν μονάδα μέτρησης εκκεντρικότητας SIKORA X - RAY 8000 από τη Γερμανία
- Πλήρες σύστημα πιστοποίησης
Η Qifan Cable έχει λάβει ISO 9001, ISO 14001, OHSAS 18001..
- Τέλειο σύστημα παραγωγής
Τα προϊόντα της Qifan Cable καλύπτουν καλώδια ηλεκτρικής ενέργειας LV, καλώδια ηλεκτρικής ενέργειας MV, καλώδια ηλεκτρικής ενέργειας HV&EHV, καλώδια ABC, καλώδια ACSR/AAC/AAAC/ACAR/OPGW, καλώδια υποβρυχίων, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Ελαστικό καλώδιο από καουτσούκ, καλώδιο πυρκαγιάς, καλώδιο ανανεώσιμων πηγών ενέργειας, καλώδιο ηλιακής ενέργειας, βιομηχανικό καλώδιο, καλώδιο LAN, ομοαξονικό καλώδιο κλπ..
- Τέλειο σύστημα υπηρεσιών πωλήσεων
Η Qifan Cable μπορεί να προσφέρει την υπηρεσία OEM / ODM, Πολλαπλά προϊόντα, Επαγγελματική ομάδα μηχανικών πωλήσεων εξαγωγής, εύλογη τιμή, αξιόπιστη ποιότητα, φιλική υπηρεσία..
Φανγκ Γιου (Σανγκχάι) Automation Technology Co., Ltd. Περιλαμβάνονται περισσότερες από 30 σειρές προϊόντων, όπως καλώδια ηλεκτρικής ενέργειας με μόνωση από πλαστικό για χερσαίες και υποβρυχιακές εφαρμογές που κυμαίνονται από 500kV έως 0.5kV, καλώδια και καλώδια από καουτσούκ με μόνωση από 35kV έως 1kV, καλώδια με μόνωση άνω, καλώδια άνω, καλώδια ορυχείων, καλώδια ανθεκτικά στη φωτιά, καλώδια υψηλής θερμοκρασίας,Υψηλής αντοχής σε κρύο καλώδια, καλώδια για εξοπλισμό ανοικτής θάλασσας, καλώδια ελέγχου, καλώδια υπολογιστών, φωτοβολταϊκά καλώδια, καλώδια για νέα οχήματα ενέργειας, καλώδια κτιρίων και καλώδια δικτύου.000 είδη και άνω των 50Χιλιάδες προδιαγραφές.
