LV Καλώδια ενσωματωμένα σε PVC με απλό πυρήνα χαλκού 10 25 35 50 mm2

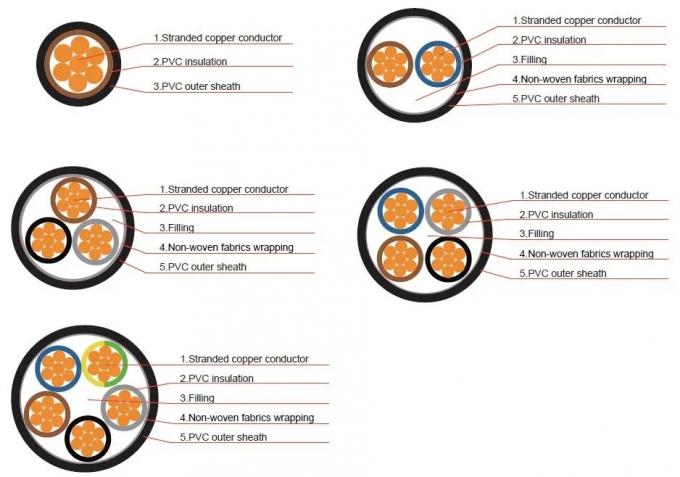

Κατασκευή
Τύπος αριθ. ονομαστικής διατομής πυρήνα
| Τύπος |
Αριθμός πυρήνα |
Ονομαστική διατομή |
Πυροσβεστικό υλικό (πυροσβεστικό)
Πληροφορίες σχετικά με την εφαρμογή του κανονισμού (ΕΕ) αριθ. 528/2012 |
1 |
1.5-1000 |
Πίνακας 3 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009
Πίνακας 3 - Εφαρμογή του κανονισμού (ΕΚ) αριθ. 1069/2009 |
2,3,4,5 |
1.5-400 |
| 3+1,4+1,3+2 |
2.5-400 |
Περιοχή διατομής ουδέτερου αγωγού
Σε 3+1 πυρήνες και 3+2 πυρήνες πρέπει να συμμορφώνονται με τις προδιαγραφές του παρακάτω πίνακα:
| Ονομαστική διατομή |
Κεντρικός πυρήνας |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
| |
Ανεξάρτητος πυρήνας |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
16 |
25 |
| Ονομαστική διατομή |
Κεντρικός πυρήνας |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
400 |
| |
Ανεξάρτητος πυρήνας |
35 |
50 |
70 |
70 |
95 |
120 |
150 |
185 |
Χαρακτηριστικό
D.C Η αντίσταση του τελικού καλωδίου σε θερμοκρασία 20oC ανά χιλιόμετρο δεν υπερβαίνει τα ακόλουθα:
| Ονομαστική διατομή mm2 |
15 |
2.5 |
4 |
6 |
10 |
16 |
25 |
| Κύκλος Cu |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1.15 |
0.727 |
| Αλ πυρήνας |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.91 |
1.20 |
| Ονομαστική διατομή mm2 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Κύκλος Cu |
0.524 |
0.387 |
0.268 |
0.193 |
0.153 |
0.124 |
0.0991 |
| Αλ πυρήνας |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Ονομαστική διατομή mm2 |
240 |
300 |
400 |
500 |
630 |
800 |
1000 |
| Κύκλος Cu |
0.0754 |
0.0601 |
0.0470 |
0.0366 |
0.0283 |
0.0221 |
0.0176 |
| Αλ πυρήνας |
0.125 |
0.100 |
0.0778 |
0.0605 |
0.0469 |
0.0367 |
0.0291 |
Δοκιμή τάσης:
Κάθε τύμπανο του τελικού καλωδίου θα πρέπει να αντέχει τάση ισχύος συχνότητας 3,5kV για 5 λεπτά, η μόνωση δεν είναι βλάβη.
Οι συνθήκες λειτουργίας και οι παραμέτροι λειτουργίας του καλωδίου:
Το καλώδιο τοποθετείται σε σταθερή εγκατάσταση για ονομαστική τάση 0,6/1kV της γραμμής μεταφοράς και διανομής ηλεκτρικής ενέργειας.
Μέγιστη ονομαστική θερμοκρασία του αγωγού. ονομαστική λειτουργική θερμοκρασία 90 oC
Σύντομο κύκλωμα: μέγιστο για 5 δευτερόλεπτα. 250oC
Το καλώδιο μπορεί να τοποθετηθεί χωρίς περιορισμό πτώσης και η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0 oC.
Τύπος
Το καλώδιο XLPE μας μπορεί να κατασκευαστεί σύμφωνα με την IEC 60502, IEC 60332, IEC 60754.
Ορισμένοι δείκτες είναι ανώτεροι από το διεθνές πρότυπο.
PS: μπορούμε επίσης να παράγουμε σύμφωνα με το πρότυπο BS, NFC, ASTM σύμφωνα με το αίτημα του πελάτη.
