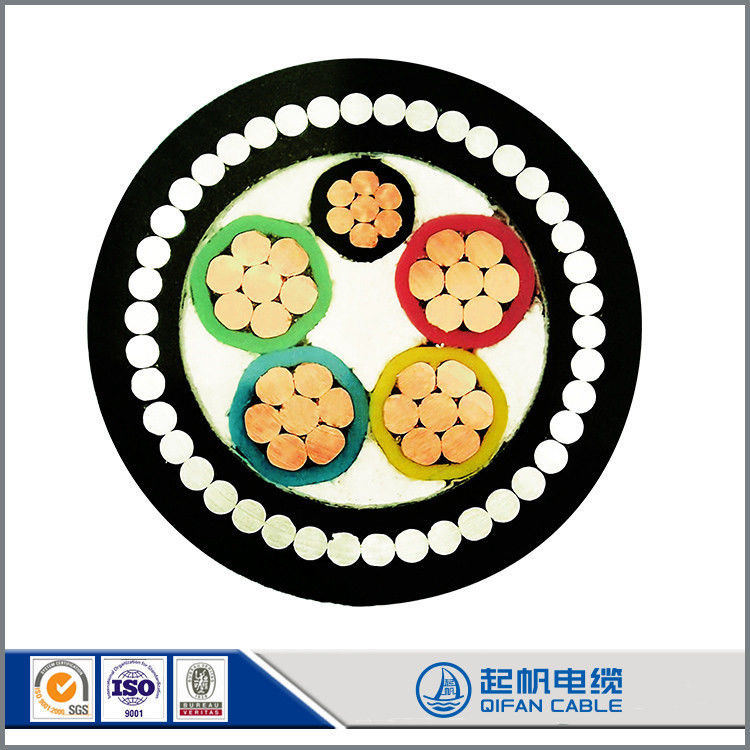

600/1000V Χάλκινος αγωγός Υπόγεια XLPE καλώδιο Χάλυβα καλώδιο / ταινία θωρακισμένο καλώδιο ρεύματος
Επιλογή καλωδίου
Η επιλογή του καλωδίου θα βασίζεται σε ένα σύνολο παραγόντων, συμπεριλαμβανομένων των προδιαγραφών εγκατάστασης,σχετικές τοπικές ρυθμίσεις και τις επιδόσεις των κατάλληλων τύπων καλωδίωνΕπομένως, είναι αδύνατον να παρέχουμε έναν οριστικό οδηγό για την επιλογή καλωδίων και θα σας συμβουλεύαμε να επικοινωνήσετε μαζί μας για την ειδική συμβουλή μας σχετικά με τα κατάλληλα σχέδια που θα ανταποκρίνονται στις συγκεκριμένες ανάγκες καλωδίων σας.
Δομή καλωδίου
Διοδηγοί
Οι αγωγοί πρέπει να είναι από χαλκό ή αλουμίνιο, κυκλικοί (μη συμπιεσμένοι ή συμπιεσμένοι) ή με σχήμα, κλάσης 1 ή κλάσης 2 σύμφωνα με την IEC 60228, BS EN 60228.Τάξη 1 σύμφωνα με την IEC 60228, BS EN 60228 μπορεί επίσης να παρασχεθεί κατόπιν αιτήματος.
Απομόνωση
Το υλικό και το πάχος του XLPE πρέπει να είναι σύμφωνα με τα πρότυπα IEC 60502-1 ή BS 5467 και να είναι κατάλληλα για συνεχή λειτουργία σε θερμοκρασία 90 °C.
Το υλικό και το πάχος του PVC πρέπει να είναι σύμφωνα με την IEC 60502-1 ή BS 6346.
Η μόνωση από PVC σύμφωνα με το πρότυπο SASO 1694, με δυνατότητα συνεχούς λειτουργίας 85 °C, είναι επίσης διαθέσιμη κατόπιν αιτήματος.
Συγκρότηση
Δύο, τρία τέσσερις ή πέντε μονωτικοί αγωγοί τοποθετούνται μαζί με μη υγροσκοπικά γεμιστικά συμβατά με το μονωτικό υλικό.
Εσωτερική κάλυψη
Το σύνολο καλύπτεται με ένα στρώμα εκχυλίσματος από PVC. Σε περίπτωση μη θωρακισμένων καλωδίων, το στρώμα αυτό μπορεί να παραλείπεται εάν το εξωτερικό σχήμα του καλωδίου παραμένει σχεδόν κυκλικό.
Πανοπλία
Ζυγισμένα καλώδια από χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα σύμφωνα με την IEC 60502-1 ή σύμφωνα με το BS 5467, BS 6346. (Τα καλώδια με έναν πυρήνα πρέπει να είναι θωρακισμένα με σύρμα αλουμινίου) ((SWA/AWA)
Διπλές ταινίες από χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα των πολυπυρηνικών καλωδίων σύμφωνα με την IEC 60502-1.
Εξωτερική κάλυψη
Η εξωτερική κάλυψη θα είναι εξωτερικά κατασκευασμένη από PVC/ST2 σύμφωνα με την IEC 60502-1, τύπου 9 σύμφωνα με το BS 7655.Ανεψυκτικό PVC, κλπ. Διατίθενται κατόπιν αιτήματος και άλλα ειδικά υλικά επικάλυψης όπως LLDPE, MDPE, HDPE, LSF, CPE κλπ.
Δυνατότητα καύσης των περιβλήτων καλωδίων
Τα καλώδια μπορούν να παρέχονται με ειδικό εξωτερικό κάλυμμα από PVC με ανθεκτικό στη φλόγα, ώστε να συμμορφώνονται με τις απαιτήσεις δοκιμής φλόγας των προδιαγραφών IEC 60332-3-22, IEC 60332-3-23 και IEC 60332-3-24,μπορεί επίσης να προμηθεύει καλώδια με υλικό Low Smoke Halogen Free (LSHF) σύμφωνα με την IEC 60502-1, BS 7211, BS 6724 ή άλλα ισοδύναμα πρότυπα.
Κανονισμός:
ΙΕΣ,ΒΣ,ΒΔΕ,AS/NZS,ICEA,JIS κ.λπ.,σχεδιασμός και κατασκευή ειδικών καλωδίων ηλεκτρικής ενέργειας σύμφωνα με τα άλλα πρότυπα που απαιτούνται από τον πελάτη
Τύπος και όνομα:
| Τύπος |
Ονομασία |
Εφαρμογές |
| VV |
Διοδηγός χαλκού, με μόνωση από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
Άλλες συσκευές για την κατασκευή ή την επεξεργασία ηλεκτρικών συσσωρευτών
.Δεν επιτρέπεται η τοποθέτηση καλωδίου με έναν μόνο πυρήνα σε μαγνητικό αγωγό. |
| Επενδύσεις |
Διοδηγός από αλουμίνιο, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| ΒΙ |
Διοδηγός χαλκού, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLY |
Διοδηγός από αλουμίνιο, μονωμένο από PVC, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VV22 |
Διοδηγός χαλκού, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγα σε τάφρο καλωδίων ή απευθείας στο έδαφος,
ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις.
Το μονοπυρηνικό καλώδιο δεν επιτρέπεται να τοποθετηθεί στον μαγνητικό αγωγό. |
| VLV22 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| VV23 |
Διοδηγός χαλκού, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLV23 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VV32 |
Διοδηγός χαλκού, μονωμένος από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυλινδρικών συσσωρευτών
εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| VLV32 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα από PVC |
| VV33 |
Διοδηγός χαλκού, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| VLV33 |
Διοδηγός από αλουμίνιο, με μόνωση από PVC, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
Τύπος και όνομα:
| Τύπος |
Ονομασία |
Εφαρμογές |
| YJV |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη από PVC |
Άλλες συσκευές για την κατασκευή ή την επεξεργασία ηλεκτρικών συσσωρευτών
.Δεν επιτρέπεται η τοποθέτηση καλωδίου με έναν μόνο πυρήνα σε μαγνητικό αγωγό. |
| ΥΓΛΒ |
Αλουμινένιο αγωγό, απομονωμένο από XLPE, καλώδιο ηλεκτρικής ενέργειας με περιστροφή PVC |
| ΥΓΥ |
Διοδηγός χαλκού, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJJLY |
Αλουμινένιο αγωγό, μονωμένο με XLPE, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV22 |
Διοδηγός χαλκού, απομονωμένο με XLPE, ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PVC |
Για τοποθέτηση σε εσωτερικούς χώρους, σε σήραγγα σε τάφρο καλωδίων ή απευθείας στο έδαφος,
ικανή να αντέχει εξωτερικές μηχανικές δυνάμεις.
Το μονοπυρηνικό καλώδιο δεν επιτρέπεται να τοποθετηθεί στον μαγνητικό αγωγό. |
| YJLV22 |
Διοδηγός αλουμινίου, με μόνωση XLPE, με θωρακισμένη ταινία από χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV23 |
Διοδηγός χαλκού, με μόνωση XLPE, με ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV23 |
Διοδηγός από αλουμίνιο, με μόνωση XLPE, με ατσάλινη ταινία θωράκισης, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJV32 |
Διοδηγός χαλκού, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PVC |
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυλινδρικών συσσωρευτών
εξωτερικές μηχανικές δυνάμεις και μια ορισμένη δύναμη έλξης. |
| YJLV32 |
Διοδηγός από αλουμίνιο, μονωμένο με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC |
| YJV33 |
Διοδηγός χαλκού, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
| YJLV33 |
Διοδηγός από αλουμίνιο, μονωμένος με XLPE, θωρακισμένο με χάλυβα, καλώδιο ηλεκτρικής ενέργειας με επικάλυψη PE |
Τεχνικό δελτίο δεδομένων καλωδίων
| Αριθμός x mm2 |
Φάση |
Ανεξάρτητο/Γη |
Εσωτερική κάλυψη |
Πανοπλία |
Εξωτερική κάλυψη |
Βάρος του καλωδίου |
| Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Δάχος mm |
Διάμετρος καλωδίου
χμ |
Μοντέλο |
Πλήρης διάμετρος mm |
ΥJV32 ((CU)
kg/km |
ΥΓLV32(AL)
kg/km |
| 1*35 |
7 |
0.9 |
- |
- |
1 |
0.8 |
1.8 |
16 |
574.4 |
361.9 |
| 1*50 |
8.2 |
1 |
- |
- |
1 |
1.25 |
1.8 |
18.3 |
768.2 |
480.8 |
| 1*70 |
10 |
1.1 |
- |
- |
1 |
1.25 |
1.8 |
20.3 |
1014 |
592.2 |
| 1*95 |
11.6 |
1.1 |
- |
- |
1 |
1.25 |
1.8 |
21.9 |
1284 |
704.1 |
| 1*120 |
13 |
1.2 |
- |
- |
1 |
1.6 |
1.8 |
24.2 |
1601.8 |
870.7 |
| 1*150 |
14.6 |
1.4 |
- |
- |
1 |
1.6 |
1.8 |
26.2 |
1931.3 |
1019 |
| 1*185 |
16.2 |
1.6 |
- |
- |
1 |
1.6 |
1.8 |
28.2 |
2320.1 |
1182.8 |
| 1*240 |
18.4 |
1.7 |
- |
- |
1 |
1.6 |
1.9 |
30.8 |
2900.7 |
1426 |
| 1*300 |
20.6 |
1.8 |
- |
- |
1 |
1.6 |
1.9 |
33.2 |
3509 |
1665.6 |
| 1*400 |
23.8 |
2 |
- |
- |
1.2 |
2 |
2.1 |
38.4 |
4628.7 |
2216.6 |
| 1*500 |
26.6 |
2.2 |
- |
- |
1.2 |
2 |
2.2 |
41.8 |
5708.8 |
2646.8 |
| 1*630 |
30 |
2.4 |
- |
- |
1.2 |
2 |
2.3 |
45.8 |
7125 |
3206.9 |
| 1*800 |
34 |
2.6 |
- |
- |
1.4 |
2.5 |
2.5 |
52 |
9119.4 |
4132.8 |
| 2*300 |
13.9 |
1.8 |
- |
- |
1.6 |
2.5 |
2.8 |
49.2 |
8583.1 |
4877.9 |
| 3*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
13.6 |
351.2 |
323 |
| 3*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.5 |
408.3 |
361.4 |
| 3*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.5 |
484.8 |
409.9 |
| 3*6 |
2.76 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.6 |
577.9 |
465.1 |
| 3*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
20.2 |
928.8 |
740.1 |
| 3*16 |
5.1 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
22.5 |
1188.5 |
894.6 |
| 3*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
26.7 |
1760.7 |
1301 |
| 3*35 |
5.4 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
24.4 |
1914.6 |
1274.1 |
| 3*50 |
6.8 |
1 |
- |
- |
1 |
1.6 |
1.9 |
28 |
2439.6 |
1572.9 |
| 3*70 |
8 |
1.1 |
- |
- |
1.2 |
2 |
2 |
32.3 |
3483.6 |
2211.9 |
| 3*95 |
9.5 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.9 |
4401.8 |
2653.4 |
| 3*120 |
10.8 |
1.2 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5265.6 |
3061.2 |
| 3*150 |
12.1 |
1.4 |
- |
- |
1.4 |
2.5 |
2.5 |
44.6 |
6844.3 |
4093.6 |
| 3*185 |
13.5 |
1.6 |
- |
- |
1.4 |
2.5 |
2.6 |
48.6 |
8139 |
4710 |
| 3*240 |
15.4 |
1.7 |
- |
- |
1.6 |
2.5 |
2.8 |
53.9 |
10086.7 |
5640.4 |
| 3*300 |
17 |
1.8 |
- |
- |
1.6 |
2.5 |
3 |
58.1 |
12085.3 |
6527.4 |
| 4*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 5*1.5 |
1.38 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
431 |
384 |
| 5*2.5 |
1.78 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.2 |
518.9 |
440.7 |
| 5*4 |
2.25 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.4 |
762.6 |
637.7 |
| 5*6 |
2.76 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
19.7 |
909.8 |
722 |
| 5*10 |
4 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.1 |
1245.8 |
931.2 |
| 5*16 |
5.1 |
0.7 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
26.8 |
1797.5 |
1307.6 |
| 5*25 |
6.3 |
0.9 |
6.3 |
0.9 |
1 |
1.6 |
1.8 |
31.1 |
2444.2 |
1678 |
| 5*35 |
7 |
0.9 |
7 |
0.9 |
1 |
1.6 |
1.9 |
33.2 |
2988.7 |
1921.1 |
| 5*50 |
8.2 |
1 |
8.2 |
1 |
1.2 |
2 |
2.1 |
38.5 |
4106.2 |
2661.7 |
| 5*70 |
5.1 |
1.1 |
10 |
1.1 |
1.2 |
2 |
2.3 |
38.2 |
5129 |
3009.5 |
| 5*95 |
6.2 |
1.1 |
11.6 |
1.1 |
1.4 |
2.5 |
2.4 |
43.6 |
6956.4 |
4042.5 |
| 5*120 |
6.6 |
1.2 |
13 |
1.2 |
1.4 |
2.5 |
2.6 |
46.8 |
8317.7 |
4643.9 |
| 5*150 |
7.6 |
1.4 |
14.6 |
1.4 |
1.6 |
2.5 |
2.8 |
52.4 |
10163.5 |
5579 |
| 5*185 |
8.5 |
1.6 |
16.2 |
1.6 |
1.6 |
2.5 |
3 |
57.4 |
12320.8 |
6605.8 |
| 5*240 |
9.6 |
1.7 |
18.4 |
1.7 |
1.6 |
2.5 |
3.2 |
62.8 |
15266.7 |
7856.1 |
| 5*300 |
10.8 |
1.8 |
20.6 |
1.8 |
1.8 |
3.15 |
3.4 |
70.1 |
19366.5 |
10103.3 |
| 3*2,5+1*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
| 3*2,5+2*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.8 |
484.5 |
418.8 |
| 3*4+2*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
1.25 |
1.8 |
17.8 |
702.1 |
596 |
| 3*6+2*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
19.2 |
853.3 |
690.7 |
| 3*10+2*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
21.7 |
1110 |
846.1 |
| 3*16+2*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.6 |
1.8 |
25.6 |
1635.8 |
1216.1 |
| 3*25+2*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.3 |
2182.1 |
1526.4 |
| 3*35+2*16 |
6.5 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
29.1 |
2453.2 |
1616.7 |
| 3*50+2*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
2 |
32.2 |
3125.6 |
1952.5 |
| 3*70+2*35 |
9 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
37.9 |
4482.4 |
2783.7 |
| 3*95+2*50 |
10.7 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.3 |
42.4 |
5679.2 |
3353.1 |
| 3*120+2*70 |
12 |
1.2 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
47.8 |
7499.7 |
4447.5 |
| 3*150+2*70 |
13.4 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.6 |
52.3 |
8649.7 |
5051.2 |
| 3*185+2*95 |
15 |
1.6 |
11.6 |
1.1 |
1.6 |
2.5 |
2.8 |
57.9 |
10681.1 |
6086.6 |
| 3*240+2*120 |
17 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
3 |
63.6 |
13074.7 |
7158.8 |
| 3*300+2*150 |
19.2 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3.2 |
69.7 |
15769.3 |
8377.6 |
Σημείωση:
Τεχνουργήματα από γαλβανισμένο χάλυβα που εφαρμόζονται ελικοειδώς πάνω από το στρώμα σύμφωνα με την IEC 60502-1 ή σύμφωνα με το BS 5467, BS 6346.
Τα μονοπυρήνια καλώδια πρέπει να είναι θωρακισμένα με σύρμα αλουμινίου)
Περιγραφή του προϊόντος:
- XLPE απομονωμένο καλώδιο ηλεκτρικής ενέργειας με περίβλημα PVC (XLPE/PVC Cable)
- XLPE μονωτικό καλώδιο ηλεκτρικής ενέργειας με θωρακισμένη ταινία από χάλυβα PVC (XLPE/STA/PVC cable)
- XLPE μονωμένο καλώδιο ηλεκτρικής ενέργειας με θωρακισμένο καλώδιο χάλυβα PVC (XLPE/SWA/PVC Cable)
- Ηλεκτρονικό καλώδιο με επικάλυψη από PVC με ανθεκτικό στη φλόγα XLPE (FR/XLPE/PVC Cable)
- Ηλεκτρικό καλώδιο με θωράκιση από φλεγμονώδη XLPE με μονωτική ταινία από χάλυβα και θωράκιση από PVC (FR/XLPE/STA/PVC Cable)
- Ηλεκτρικό καλώδιο με θωράκιση από φλεγμονώδη XLPE μονωμένο από χάλυβα, θωρακισμένο από PVC (FR/XLPE/SWA/PVC Cable)
FR - Αντιφλεγμονώδη
| Ονομαστική εγκάρσια τομή (mm)2) |
Δάχος μόνωσης ((mm) |
|
Περίπου. Συνολική διαστολή.& Βάρος |
Σιδηρουργική ταινία
στρώμα × πάχος |
Εφοδιασμός από PVC |
Πυροσβεστική κάλυψη |
Συνολική μέρα.
χμ |
Βάρος
kg/km |
Συνολική μέρα.
χμ |
Βάρος
kg/km |
| 50 |
10.5 |
2x0.8 |
89.0 |
8791 |
89.0 |
8326 |
| 70 |
10.5 |
2x0.8 |
93.1 |
9878 |
93.1 |
9377 |
| 95 |
10.5 |
2x0.8 |
97.0 |
11079 |
97.0 |
10530 |
| 120 |
10.5 |
2x0.8 |
100.5 |
12238 |
100.5 |
11655 |
| 150 |
10.5 |
2x0.8 |
104.4 |
13597 |
104.4 |
12976 |
| 185 |
10.5 |
2x0.8 |
108.1 |
15050 |
108.1 |
14391 |
| 240 |
10.5 |
2x0.8 |
114.0 |
17386 |
114.0 |
16658 |
| 300 |
10.5 |
2x0.8 |
118.8 |
19710 |
118.8 |
18934 |
| 400 |
10.5 |
2x0.8 |
126.6 |
23603 |
126.6 |
22722 |
Επικοινωνήστε μαζί μας για επαγγελματικές λύσεις!Θα είμαστε 7/24 σε γραμμή :)
------ Το χαρακτηριστικό μας------
- Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα
Η εταιρεία διαθέτει τρία εργοστάσια και 3048 υπαλλήλους, εκ των οποίων 206 μηχανικοί.Τροστερ Γερμανία και Maillefer Φινλανδία 500KV γραμμές VCV, μηχανή ράβδου από την Pourtier της Γαλλίας, SKET της Γερμανίας, Caballe της Ισπανίας, γραμμή παραγωγής 220KV και 35KV συν μονάδα μέτρησης εκκεντρικότητας SIKORA X - RAY 8000 από τη Γερμανία
- Πλήρες σύστημα πιστοποίησης
Η Qifan Cable έχει λάβει ISO 9001, ISO 14001, OHSAS 18001..
- Τέλειο σύστημα παραγωγής
Τα προϊόντα της Qifan Cable καλύπτουν καλώδια ηλεκτρικής ενέργειας LV, καλώδια ηλεκτρικής ενέργειας MV, καλώδια ηλεκτρικής ενέργειας HV&EHV, καλώδια ABC, καλώδια ACSR/AAC/AAAC/ACAR/OPGW, καλώδια υποβρυχίων, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Ελαστικό καλώδιο από καουτσούκ, καλώδιο πυρκαγιάς, καλώδιο ανανεώσιμων πηγών ενέργειας, καλώδιο ηλιακής ενέργειας, βιομηχανικό καλώδιο, καλώδιο LAN, ομοαξονικό καλώδιο κλπ..
- Τέλειο σύστημα υπηρεσιών πωλήσεων
Η Qifan Cable μπορεί να προσφέρει την υπηρεσία OEM / ODM, Πολλαπλά προϊόντα, Επαγγελματική ομάδα μηχανικών πωλήσεων εξαγωγής, εύλογη τιμή, αξιόπιστη ποιότητα, φιλική υπηρεσία..
Το Fang Yu (Shanghai) Automation Technology Co., Ltd. έχει περάσει την πιστοποίηση του συστήματος διαχείρισης ποιότητας ISO9001, την πιστοποίηση του συστήματος διαχείρισης περιβάλλοντος ISO14001,Πιστοποίηση συστήματος διαχείρισης υγείας και ασφάλειας κατά την εργασία ISO45001, ISO50001 πιστοποίηση συστήματος διαχείρισης ενέργειας, και δύο πιστοποίηση συστήματος διαχείρισης ολοκλήρωσης.
Γενικές ερωτήσεις
Αξιολόγηση των επιβατών
1Ποιοι είμαστε;
Η Fang Yu (Shanghai) Automation Technology Co., Ltd, εδρεύει στη Σαγκάη της Κίνας, ξεκινώντας από το 2006, είναι μια επαγγελματική εταιρεία που ειδικεύεται στην πώληση καλωδίων ηλεκτρικής ενέργειας και συναφών προϊόντων.Λειτουργούμε ως το εξωτερικό κέντρο μάρκετινγκ για την Qifan Cable..
2Πώς μπορούμε να εγγυηθούμε την ποιότητα;
Πάντα ένα δείγμα προπαραγωγής πριν από τη μαζική παραγωγή. Πάντα τελική επιθεώρηση πριν από την αποστολή.
3Τι μπορείς να αγοράσεις από εμάς;
Καλώδιο ηλεκτρικής ενέργειας,προϊόντα πιστοποιητικού UL,καλώδιο ανθεκτικό στη φωτιά,καλώδιο υποβρυχίου,καλώδιο ABC,καλώδιο κτιρίου,ηλιακό καλώδιο,καλώδιο καουτσούκ,καλώδιο ηλεκτρικού ελέγχου,καλώδιο ψηφιακής επικοινωνίας,καλώδιο με ανθεκτικές ύλες,Ειδικό σύρμα και καλώδιο, Αερομόνωτο καλώδιο, Ανθεκτικό σε υψηλές θερμοκρασίες καλώδιο,Ηλιακό καλώδιο,XLPE απομονωμένο καλώδιο ηλεκτρικής ενέργειας,καλώδιο υπολογιστή,αλουμινένιο νήμα,απομονωμένο καλώδιο και καλώδιο από PVC,καλώδιο ψηφιακής επικοινωνίας κλπ.
4Γιατί να αγοράσετε από εμάς και όχι από άλλους προμηθευτές;
Για πολλά χρόνια, επικεντρωθήκαμε στην έρευνα και ανάπτυξη προϊόντων συρμάτων και καλωδίων.Όλα τα προϊόντα μας παράγονται απευθείας από το εργοστάσιο.Δεχόμαστε OEM και ODM!
5Τι υπηρεσίες μπορούμε να προσφέρουμε;
Δικαιούμενοι όροι παράδοσης: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU,
6Μπορώ να έχω δείγματα;
Είμαστε πολύ περήφανοι που σας παρέχουμε δείγματα, τα δείγματα παρέχονται δωρεάν, αλλά πρέπει να πληρώσετε για την ταχεία αποστολή.
7-Πώς τα συσκευάζετε;
Για περισσότερες λεπτομέρειες σχετικά με το προσαρμοσμένο πακέτο, επικοινωνήστε μαζί μας.
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
