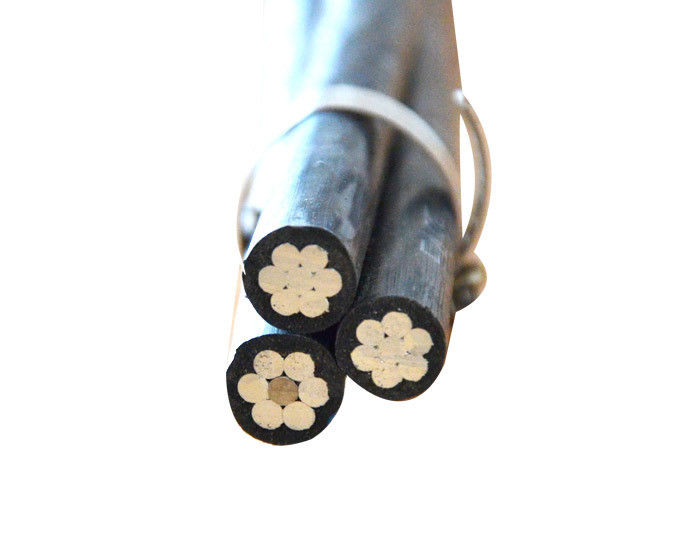

Καλώδιο ABC Τριπλέξ Καλώδιο ρεύματος ABC XLPE/PE Καλώδιο αλουμινίου με μονωτική επένδυση

Εισαγωγή

Το καλώδιο ABC χρησιμοποιείται για χαμηλής τάσης (1500V) υπερυψωμένη γραμμή μετάδοσης. Η γραμμή φάσης είναι αλουμινένιο αγωγό, PE ή XLPE απομονωμένο, ο αριθμός της γραμμής φάσης θα είναι δύο ή τρία ή τέσσερα.Η ουδέτερη γραμμή είναι αλουμινένιο αγωγό., μπορεί να είναι γυμνό αγωγό ή με PE ή XLPE μονωτικό

Προδιαγραφές

Πρότυπο: Εθνικό Πρότυπο IEC και ASTM

Διάταξη: Διάταξη:


Κατασκευή
Διοδηγός φάσης: αλουμινένιο ράβδο (AAC)

Ανεξάρτητος αγωγός: αλουμίνιο σχοινί (AAC), κράμα αλουμινίου σχοινί (AAAC), αλουμινίου αγωγός ατσάλι ενισχυμένο (ACSR)

Μόνωση: XLPE ή PE

Εφαρμογή: Τα καλώδια είναι σχεδιασμένα για αέριο δίκτυο ηλεκτρικής ενέργειας και καλώδια εισόδου δωματίου με τάση έως και 0,6/1KV.

Χρησιμοποιείται για εφαρμογές υπερυψωμένων υπηρεσιών, όπως οδική διαφάνεια, εξωτερικός φωτισμός και προσωρινή υπηρεσία για την κατασκευή, η οποία βελτιώνει την ασφάλεια και την αξιοπιστία των ηλεκτροποιημένων συρματόσχοινων.

1 Τύπος

Διπλή υπηρεσία, τριπλή υπηρεσία, τετραπλή υπηρεσία.

ένα Duplex Service Drop

Εφαρμογές:Για παροχή εναέριας υπηρεσίας 120 βολτ για προσωρινή υπηρεσία σε εργοτάξια, εξωτερικό ή οδικό φωτισμό.

   b Τρίπλεξ Service Drop

Εφαρμογές:Για την παροχή ενέργειας από τις γραμμές ηλεκτρικής ενέργειας στο κεφαλικό του καταναλωτή.Για λειτουργία με 600 volts ή λιγότερο (από φάση σε φάση) σε θερμοκρασία αγωγού 75 κατ' ανώτατο όριο για μόνωση PE ή 90 κατ' ανώτατο όριο για μόνωση XLPE .

c Quadruplex Service Drop (Κατάπτωση εξυπηρέτησης τετραπλάσιας σειράς)

Εφαρμογές:Χρησιμοποιείται για την παροχή ενέργειας τριών φάσεων, συνήθως από μετασχηματιστή που τοποθετείται σε στύλο στην κεφαλή υπηρεσίας χρήσης, όπου γίνεται η σύνδεση με το καλώδιο εισόδου υπηρεσίας.Χρησιμοποιείται σε τάσεις 600 volts ή λιγότερες από φάση σε φάση και σε θερμοκρασία του αγωγού που δεν υπερβαίνει τα 75 για τους αγωγούς με μόνωση PE ή τα 90 για τους αγωγούς με μόνωση XLPE.

2 Κατασκευή

κατασκευή Φάσης-οδηγού:Ο αγωγός φάσης είναι από κράμα αλουμινίου 1350-H19 σκληρά τραβηγμένο, συμπιεσμένο συγκεντρωτικό-στρωμένο.

β Κατασκευή ουδέτερου αγωγού
Τα σύνολα καλωδίων είναι διαθέσιμα με τους ακόλουθους ουδέτερους αγωγούς:

Δορυφόροι από αλουμίνιο, ενισχυμένοι με επικάλυψη από χάλυβα (ACSR), με συγκεντρωτικά νήματα

Σύνθετο αλουμινίου 1350-H19, σκληρά τραβηγμένο, με συγκεντρωτικά νήματα

Σύνθετο αλουμινίου 6201-T81, συγκεντρωτικά στρωμένο

c Υλικό μόνωσης
Η τυποποιημένη μόνωση του αγωγού φάσης είναι μαύρο χαμηλής πυκνότητας διασταυρωμένο πολυαιθυλένιο (XLPE)

Εναλλακτικά, η μαύρη γραμμική μόνωση από πολυαιθυλένιο χαμηλής πυκνότητας (LDPE) με θερμοκρασία 75 °C είναι διαθέσιμη κατόπιν αιτήματος.
