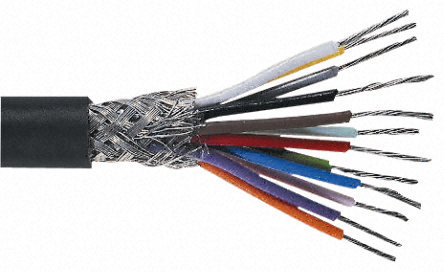

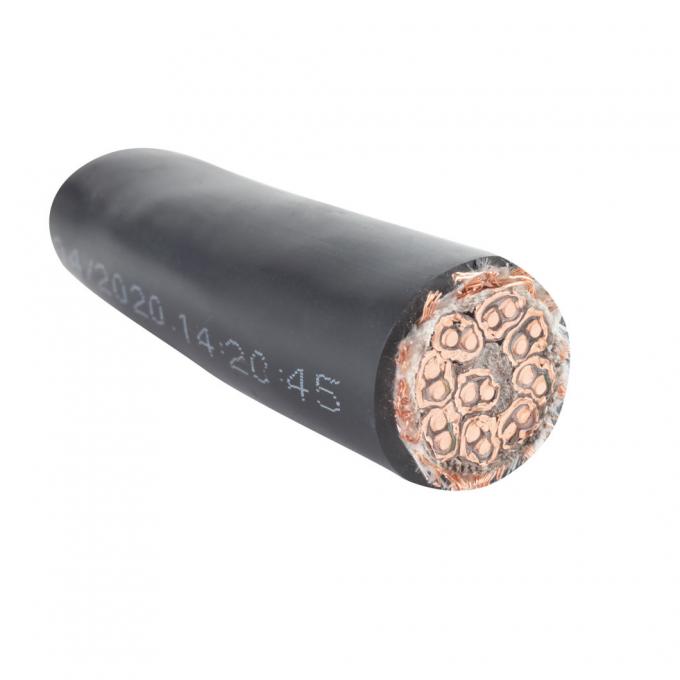

SWA XLPE Απομονωμένο Προστατευμένο Τεθωρακισμένο Δορυφόρο οργάνων Δορυφόρο ελέγχου

1- Πρότυπα:
Κατασκευή σύμφωνα με το πρότυπο BS 5308,BS EN 50288-7,IEC 60502-1


2Δομή καλωδίου:Sδομή:
2.1 Ονομαστική τάση: 300/500V, 600/1000V
2.2 Οδηγός: Χαλκόσύρμα /καθαρόχρωμο χαλκόσύρμα, κλάση 1, κλάση 2, κλάση 5
2.3 Μόνωση: PVC / PE / XLPE
2.4 Καλωδίωση: Δύο ή τρεις πυρήνες με ράβδους (δυο ή τριπλό)
2.5 Ατομική ασπίδα (εάν απαιτείται): Αλ πλαστική ταινία με καλώδιο αποχέτευσης
2.6 Συνολική ασπίδα: Αλ πλαστική ταινία με καλώδιο αποχέτευσης
2.7 Εσωτερική κάλυψη (εφαρμόζεται εάν υπάρχει στρώση θωράκισης): PVC/PE
2.8 στρώμα θωράκισης: Ζυγισμένο σύρμα χάλυβα / ταινία χάλυβα
2.9 Εξωτερική κάλυψη: PVC/PE/LSHF
2.10 Άλλα χαρακτηριστικά: ανθεκτικό στο λάδι, επιβραδυντικό στη φλόγα, αντιβροστική, υπεριώδη κλπ.


3Εφαρμογή:
Τα εν λόγω καλώδια είναι σχεδιασμένα για τη σύνδεση κυκλωμάτων ηλεκτρικών οργάνων και την παροχή υπηρεσιών επικοινωνίας εντός και γύρω από εγκαταστάσεις επεξεργασίας (π.χ. πετροχημική βιομηχανία κλπ.).Κατάλληλο για άμεσες εφαρμογές ταφής.

4.Φυσικές και θερμικές ιδιότητες
Διοδηγός: Στερεός χαλκός με έλξη κλάσης 1 ή χαλκός με ράβδους κλάσης 2 ή χαλκός με ράβδους κλάσης 5
Κατηγορία τάσης: 300V/300v
Δοκιμαστική τάση:1200V
Πεδίο θερμοκρασίας Κατά τη λειτουργία (σταθερή κατάσταση): -30°C - +90°C
Περιοχή θερμοκρασίας κατά την εγκατάσταση (κινητή κατάσταση): -5°C - +50°C
Ελάχιστη ακτίνα κάμψης: 10 × συνολική διάμετρος

5Ηλεκτρικά δεδομένα:

6Παράμετρος καλωδίου:
