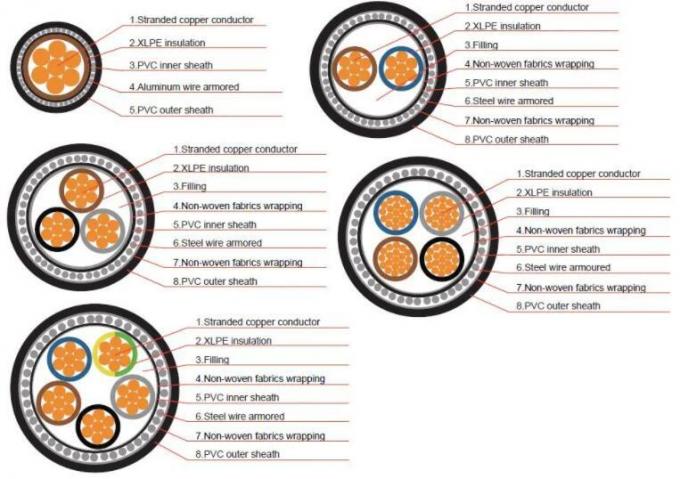

0.6/1KV Χαμηλής τάσης Χάλκινος αλουμινίου αγωγός PVC μονωμένο Swa θωρακισμένο καλώδιο ηλεκτρικής ενέργειας
Προδιαγραφές
Το καλώδιο τροφοδοσίας κατασκευάζεται σύμφωνα με την IEC 60502-1:2004.
Είναι κατάλληλο για τοποθέτηση στο καλώδιο ηλεκτρικής ενέργειας με ονομαστική τάση 0,6/1kv (U0/U) για μεταφορά ισχύος.
Εφαρμογή
Βρίσκονται σε εσωτερικούς χώρους, σε σήραγγες και σωλήνες.
Δυνατό να αντέξει ορισμένη έλξη κατά την τοποθέτηση.
Δεν μπορεί να αντέξει μηχανικές εξωτερικές δυνάμεις.
Δεν επιτρέπεται η τοποθέτηση καλωδίου με έναν πυρήνα σε μαγνητικούς σωλήνες από υλικό.
Χαρακτηριστικό της επιχείρησης
1.Η μέγιστη ονομαστική θερμοκρασία
Όταν το καλώδιο χρησιμοποιείται για μεγάλο χρονικό διάστημα, η μέγιστη θερμοκρασία λειτουργίας του πυρήνα δεν υπερβαίνει τα 90 °C.0C και η θερμοκρασία του αγωγού δεν πρέπει να υπερβαίνει τα 250 °C.0C σε βραχυκύκλωμα για 5 δευτερόλεπτα.
2Απαιτήσεις εγκατάστασης
Η εγκατάσταση των καλωδίων δεν περιορίζεται από τη διαφορά υψόμετρου κατά μήκος της διαδρομής.Η θερμοκρασία του περιβάλλοντος δεν πρέπει να είναι μικρότερη από 0.0C κατά τη διάρκεια της εγκατάστασης.Η επιτρεπόμενη ακτίνα κάμψης για το καλώδιο πρέπει να συμμορφώνεται με τους ακόλουθους κανονισμούς:
Για ενιαίο πυρήνα: 20 ((D+d) +/_ 5%
Για πολυπυρήνες: 15 ((D+d) +/_ 5%
(D - πραγματική εξωτερική διάμετρος του καλωδίου, d - πραγματική εξωτερική διάμετρος του αγωγού)
Το ενιαίο καλώδιο πυρήνα που χρησιμοποιείται σε κυκλώματα εναλλασσόμενου ρεύματος δεν πρέπει να έχει θωράκιση ή να χρησιμοποιεί θωράκιση μη μαγνητικού μεταλλικού υλικού και δεν πρέπει να τοποθετείται σε μαγνητικούς αγωγούς.
Τεχνικό δελτίο δεδομένων καλωδίων
| Αριθμός x mm2 |
Φάση |
Ανεξάρτητο/Γη |
Εσωτερική κάλυψη |
Πανοπλία |
Εξωτερική κάλυψη |
Βάρος του καλωδίου |
| Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Διάμετρος του αγωγού mm |
Δάχος XLPE mm |
Δάχος mm |
Διάμετρος καλωδίου
χμ |
Μοντέλο |
Πλήρης διάμετρος mm |
ΥJV32 ((CU)
kg/km |
ΥΓLV32(AL)
kg/km |
| 4*1.5 |
1.38 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
14.3 |
391.3 |
353.7 |
| 4*2.5 |
1.78 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
15.3 |
459.7 |
397.2 |
| 4*4 |
2.25 |
0.7 |
- |
- |
1 |
0.8 |
1.8 |
16.4 |
551.7 |
451.8 |
| 4*6 |
2.76 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
18.6 |
800.7 |
650.4 |
| 4*10 |
4 |
0.7 |
- |
- |
1 |
1.25 |
1.8 |
21.6 |
1089.3 |
837.6 |
| 4*16 |
5.1 |
0.7 |
- |
- |
1 |
1.6 |
1.8 |
24.9 |
1543 |
1151.1 |
| 4*25 |
6.3 |
0.9 |
- |
- |
1 |
1.6 |
1.8 |
28.8 |
2094.7 |
1481.8 |
| 4*35 |
6.2 |
0.9 |
- |
- |
1 |
1.6 |
1.9 |
27 |
2386 |
1531.9 |
| 4*50 |
7.6 |
1 |
- |
- |
1 |
1.6 |
2 |
30.7 |
3014.1 |
1858.5 |
| 4*70 |
8.8 |
1.1 |
- |
- |
1.2 |
2 |
2.2 |
35.4 |
4298.9 |
2603.3 |
| 4*95 |
10.5 |
1.1 |
- |
- |
1.2 |
2 |
2.3 |
39.3 |
5480.4 |
3149.3 |
| 4*120 |
11.2 |
1.2 |
- |
- |
1.4 |
2.5 |
2.5 |
43.1 |
6972.2 |
4033.1 |
| 4*150 |
13 |
1.4 |
- |
- |
1.4 |
2.5 |
2.6 |
48.2 |
8452.2 |
4784.6 |
| 4*185 |
14.5 |
1.6 |
- |
- |
1.6 |
2.5 |
2.8 |
53.1 |
10276.8 |
5704.9 |
| 4*240 |
16.2 |
1.7 |
- |
- |
1.6 |
2.5 |
3 |
57.7 |
12650.1 |
6721.6 |
| 4*300 |
19 |
1.8 |
- |
- |
1.6 |
2.5 |
3.2 |
64.7 |
15397.1 |
7986.5 |
| 3*2,5+1*1.5 |
1.78 |
0.7 |
1.38 |
0.7 |
1 |
0.8 |
1.8 |
15.1 |
442.9 |
386.6 |
| 3*4+1*2.5 |
2.25 |
0.7 |
1.78 |
0.7 |
1 |
0.8 |
1.8 |
16.1 |
527.8 |
437.3 |
| 3*6+1*4 |
2.76 |
0.7 |
2.25 |
0.7 |
1 |
1.25 |
1.8 |
18.3 |
776.2 |
638.6 |
| 3*10+1*6 |
4 |
0.7 |
2.76 |
0.7 |
1 |
1.25 |
1.8 |
20.8 |
1014 |
787.7 |
| 3*16+1*10 |
5.1 |
0.7 |
4 |
0.7 |
1 |
1.25 |
1.8 |
23.6 |
1322.2 |
965.4 |
| 3*25+1*16 |
6.3 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
27.8 |
1953.6 |
1395.9 |
| 3*35+1*16 |
6.7 |
0.9 |
5.1 |
0.7 |
1 |
1.6 |
1.8 |
28.8 |
2295.1 |
1556.6 |
| 3*50+1*25 |
7.4 |
1 |
6.3 |
0.9 |
1 |
1.6 |
1.9 |
31.1 |
2847.6 |
1827.7 |
| 3*70+1*35 |
8.7 |
1.1 |
7 |
0.9 |
1.2 |
2 |
2.1 |
36.2 |
4015.5 |
2530.3 |
| 3*95+1*50 |
10.5 |
1.1 |
8.2 |
1 |
1.2 |
2 |
2.2 |
40.5 |
5076.7 |
3039.4 |
| 3*120+1*70 |
11.6 |
1.2 |
10 |
1.1 |
1.2 |
2 |
2.4 |
43.9 |
6227.1 |
3598.8 |
| 3*150+1*70 |
13 |
1.4 |
10 |
1.1 |
1.4 |
2.5 |
2.5 |
49.7 |
7816.5 |
4641.9 |
| 3*185+1*95 |
14.5 |
1.6 |
11.6 |
1.1 |
1.4 |
2.5 |
2.7 |
54.5 |
9503.8 |
5492.1 |
| 3*240+1*120 |
16.5 |
1.7 |
13 |
1.2 |
1.6 |
2.5 |
2.9 |
60.4 |
11746.4 |
6565.3 |
| 3*300+1*150 |
18.8 |
1.8 |
14.6 |
1.4 |
1.6 |
2.5 |
3 |
66.3 |
14126 |
7651.2 |
------ Το χαρακτηριστικό μας------
1Εισαγόμενο εξοπλισμό με έμπειρη τεχνική ομάδα
Η εταιρεία διαθέτει τρία εργοστάσια και 3048 υπαλλήλους, εκ των οποίων 206 μηχανικοί.Τροστερ Γερμανία και Maillefer Φινλανδία 500KV γραμμές VCV, μηχανή ράβδου από την Pourtier της Γαλλίας, SKET της Γερμανίας, Caballe της Ισπανίας, γραμμή παραγωγής 220KV και 35KV συν μονάδα μέτρησης εκκεντρικότητας SIKORA X - RAY 8000 από τη Γερμανία
2.Πλήρες σύστημα πιστοποίησης
Η Qifan Cable έχει λάβει ISO 9001, ISO 14001, OHSAS 18001.
3.Το τέλειο σύστημα παραγωγής
Τα προϊόντα της Qifan Cable καλύπτουν καλώδια ηλεκτρικής ενέργειας LV, καλώδια ηλεκτρικής ενέργειας MV, καλώδια ηλεκτρικής ενέργειας HV&EHV, καλώδια ABC, καλώδια ACSR/AAC/AAAC/ACAR/OPGW, καλώδια υποβρυχίων, καλώδια ελέγχου, καλώδια οργάνων, καλώδια κτιρίων,Ελαστικό καλώδιο από καουτσούκ, καλώδιο πυρκαγιάς, καλώδιο ανανεώσιμων πηγών ενέργειας, καλώδιο ηλιακής ενέργειας, βιομηχανικό καλώδιο, καλώδιο LAN, ομοαξονικό καλώδιο κλπ.
4- Τέλειο σύστημα εξυπηρέτησης πωλήσεων.
Η Qifan Cable μπορεί να προσφέρει την υπηρεσία OEM / ODM, Πολλαπλά προϊόντα, Επαγγελματική ομάδα μηχανικών πωλήσεων εξαγωγής, εύλογη τιμή, αξιόπιστη ποιότητα, φιλική υπηρεσία.
Διορισμός τάσης: "0,6/1kV" υποδηλώνει ότι το καλώδιο έχει σχεδιαστεί για να λειτουργεί αποτελεσματικά σε εύρος τάσης μεταξύ 0,6 κιλοβολτ (kV) και 1 κιλοβολτ (kV).Η εν λόγω τάση χρησιμοποιείται συνήθως για εφαρμογές χαμηλής τάσης.
Χαμηλή τάση: Το καλώδιο έχει σχεδιαστεί για εφαρμογές χαμηλής τάσης, που συνήθως χρησιμοποιούνται σε οικιστικές, εμπορικές και βιομηχανικές εγκαταστάσεις.
Ανθρακός/Αλουμίνιο αγωγός: Αυτό το καλώδιο ηλεκτρικής ενέργειας μπορεί να έχει είτε έναν αγωγό χαλκού είτε αλουμινίου.Το αλουμίνιο χρησιμοποιείται επίσης σε ορισμένες εφαρμογές λόγω του χαμηλότερου κόστους και του ελαφρύτερου βάρους του.
Μόνωση από PVC: Ο αγωγός είναι μονωμένος με PVC (πολυβινύλιο χλωριούχο).
SWA θωράκιση: Το καλώδιο είναι θωράκιση με SWA (Steel Wire Armour).που το καθιστά κατάλληλο για εφαρμογές όπου μπορεί να υπάρχει κίνδυνος βλάβης ή πίεσης από τα γύρω υλικά.
Ηλεκτρικό καλώδιο ισχύος: Αυτό το καλώδιο έχει σχεδιαστεί ειδικά για εφαρμογές μεταφοράς και διανομής ισχύος, όπου μεταφέρει ηλεκτρική ενέργεια από την πηγή στον προορισμό.
Συνολικά, το καλώδιο που περιέγραψες είναι ένα καλώδιο χαμηλής τάσης με αγωγό χαλκού ή αλουμινίου, μόνωση PVC και θωράκιση SWA.όπως κτίρια, έργα υποδομής και βιομηχανικές εφαρμογές, όπου απαιτείται προστασία από μηχανικές πιέσεις και περιβαλλοντικούς παράγοντες.
